2020年11月02日

富山県南砺市松原で気密測定


おはようございます
健太郎です。


10月5日は、富山県南砺市松原で
すぎはら建築工房さまの現場の
気密測定を行いました。

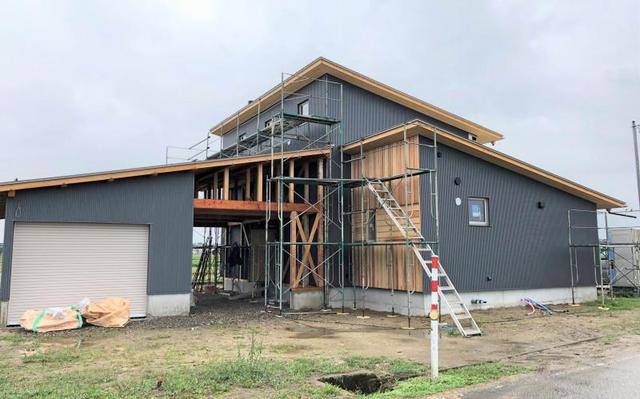

角度を変えて見るとこんな感じ。
大きなガレージと一体となった
デザインです。

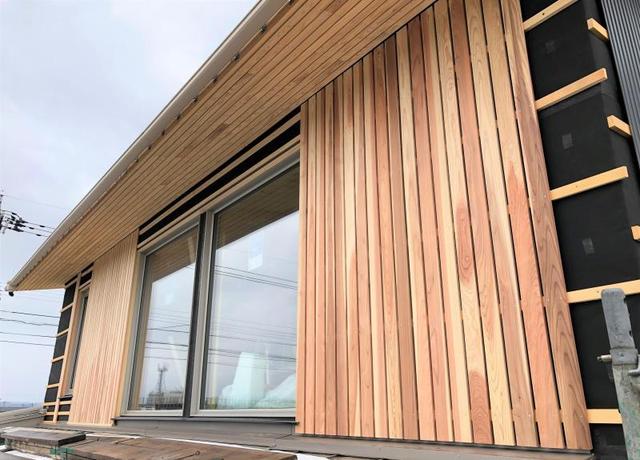

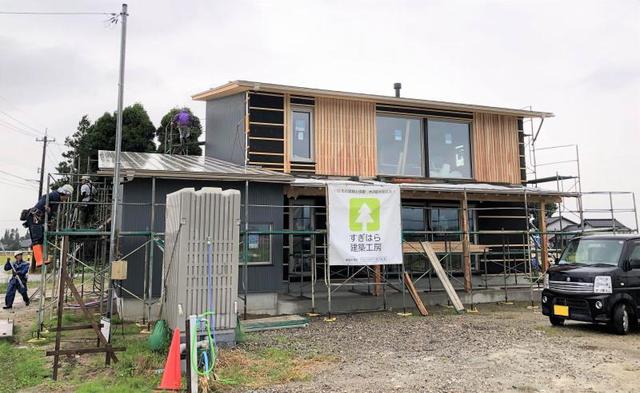

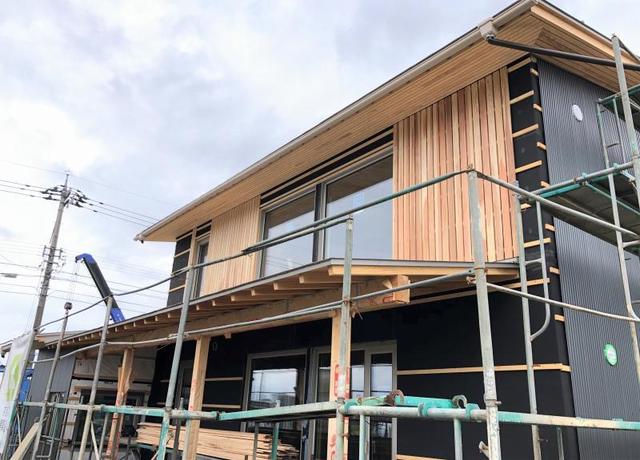

外壁工事の最中で南面には
ファサードラタンが貼られていました。


ファサードラタンとは...
スノコ状に隙間を開けて板を
貼ることを指すそうです。
外壁面の温度上昇を抑えるのが狙い。

ドイツで流行ってるらしく

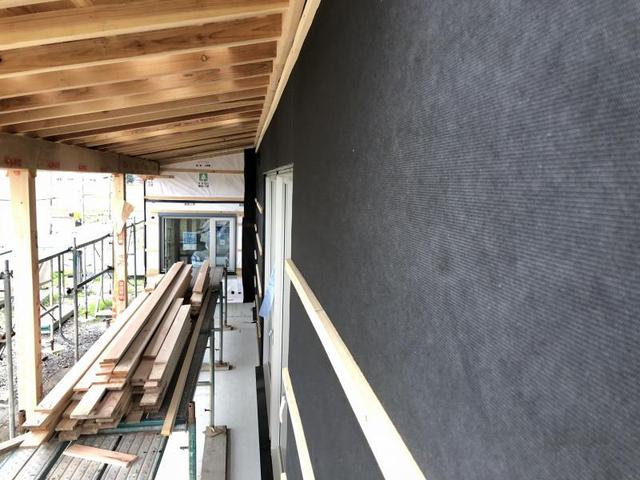

黒いシート(壁用透湿防水シート)はドイツ製。

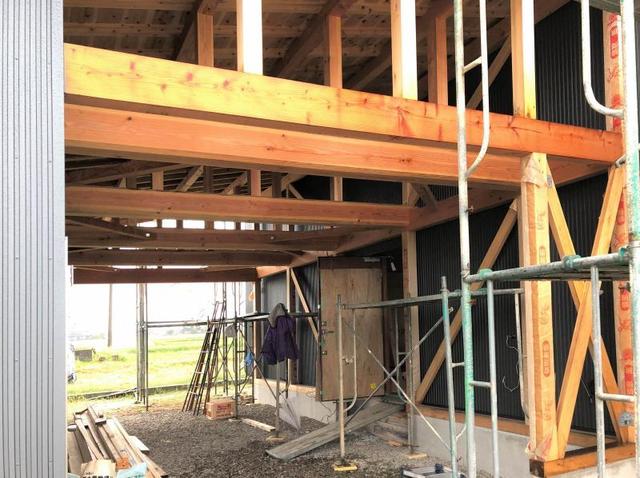

ガレージと繋がる部分は
極太の梁ががっちり
屋根を支えていました。

このままのあらわし仕上げだと
かっこいいな〜。

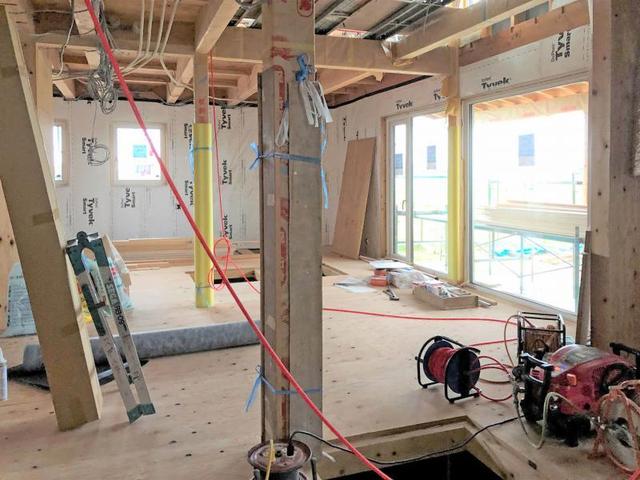

現場は大開口サッシから
明るい光が差し込む室内。

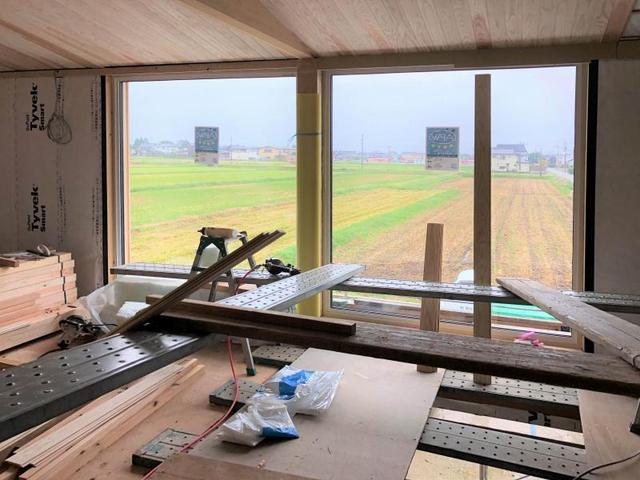

リビングは吹き抜けになっており
吹き抜け上空にも大型サッシが入っていました。
景色がとてもいいですね〜。

サッシはYKKのAPW430。
樹脂トリプルガラス。

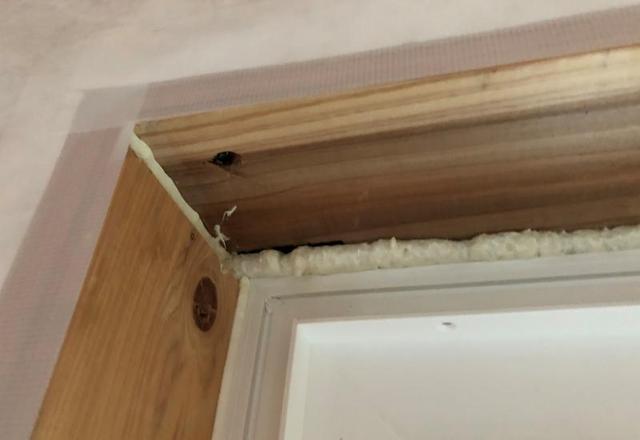

サッシ周りはウレタンと
気密テープによる気密処理。

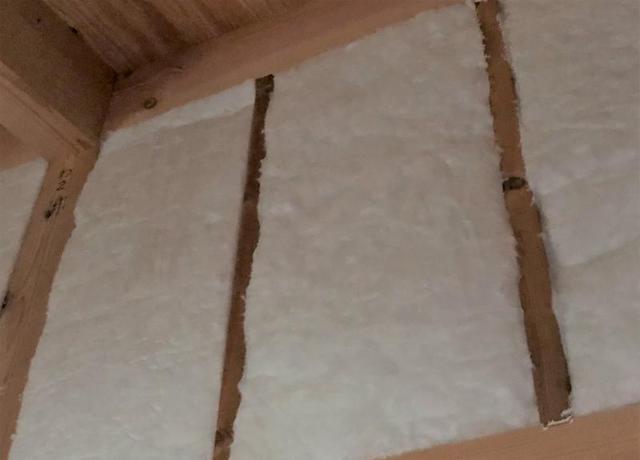

断熱材は旭日ファイバーグラスの
アクリアウール 16kg。(4寸サイズ)
屋根は2枚重ね。


その断熱材を 調湿機能付きの
タイベックスマート(気密シート)内に
充填して気密処理。


外壁にはネオマフォーム90ミリ
を貼り付けた付加断熱仕様。
外皮性能は UA値 0.23の
G3グレードを誇ります。

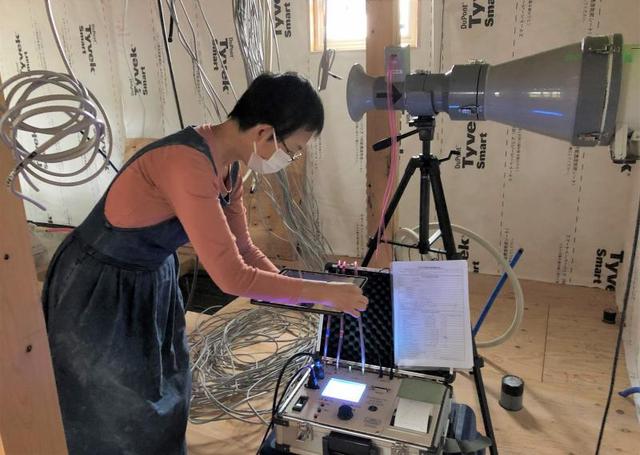

さて、気になる気密測定の
結果はいかに...。

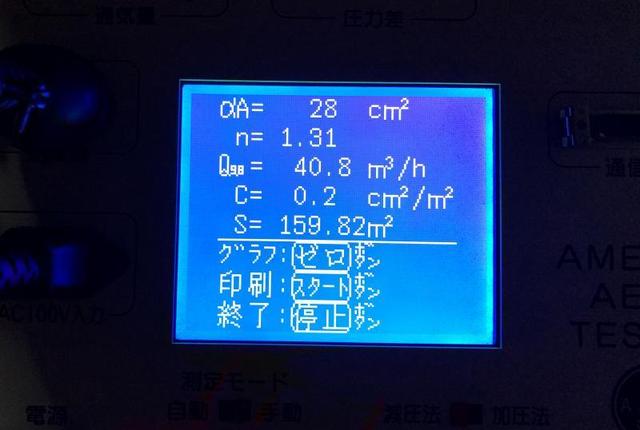

C値 = 0.17cm2/m2 の超高気密でした。

表示は四捨五入により0.2cm2/m2。

それではC値改善(隙間埋め作業)を
開始します。

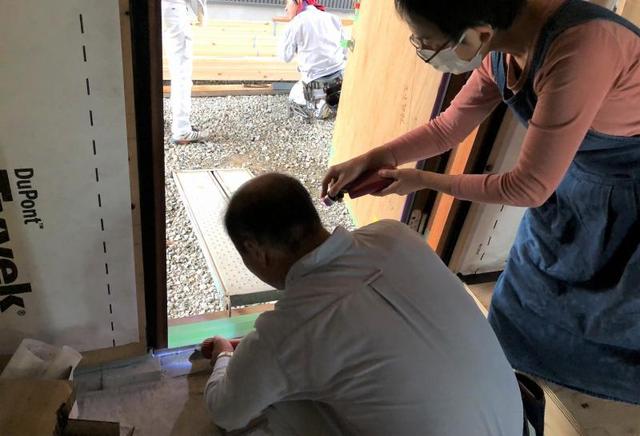

玄関ドアの下端から
少し気密漏れがありました。

社長の奥様がライトを照らしてアシストし
杉原社長がコーキングで気密処理。

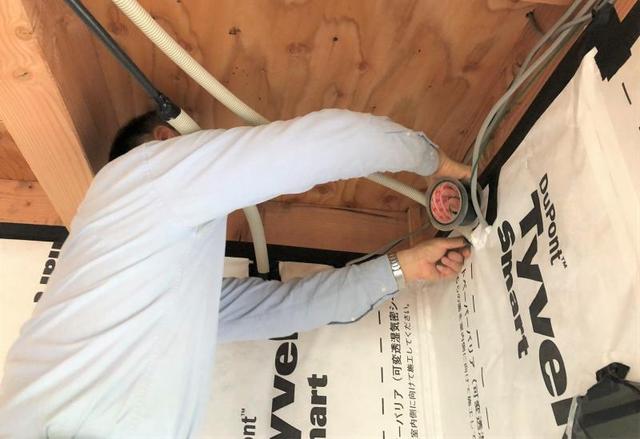

電気配線まわりの気密処理が
されてない箇所を発見。
気密テープで気密処理。

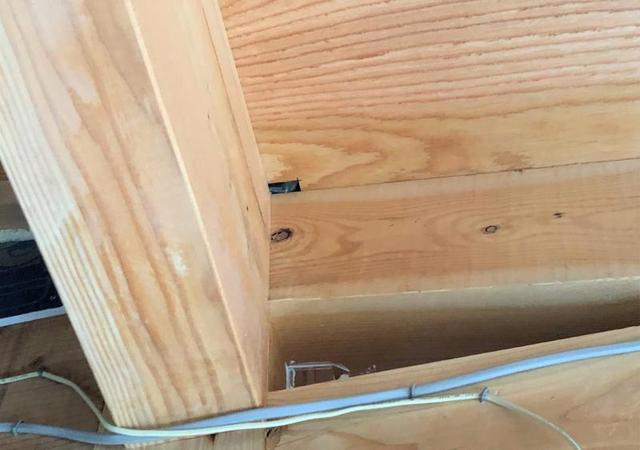

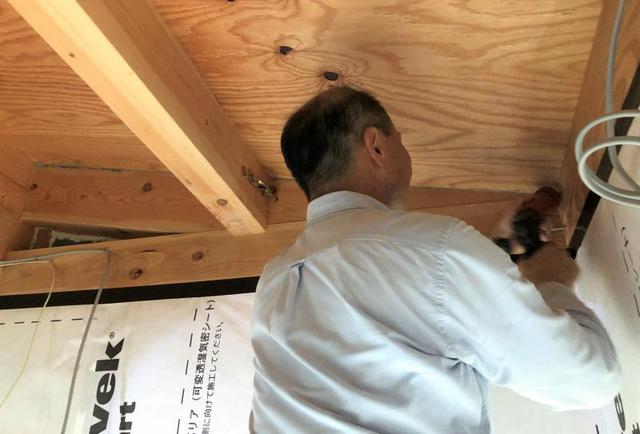

下屋のホゾ穴から少し漏気。
上からテープを貼られてましたが
どうやら伝い漏れがあるようです。


ほぞ穴も含め
取り合い部分をコーキングで
気密処理。

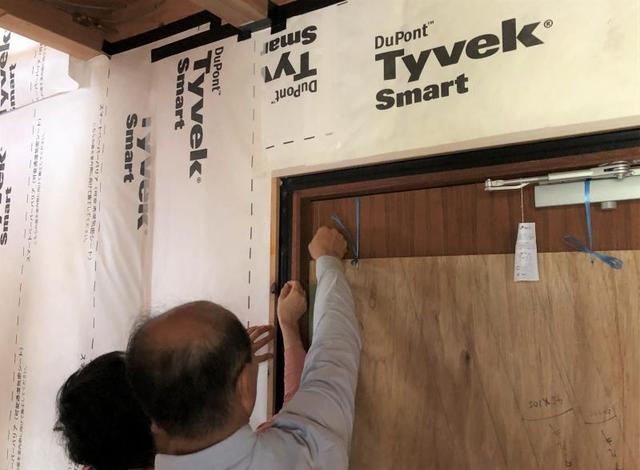

玄関ドアはガデリウスの
木製ドア。
隅っこから冷気を感じます。

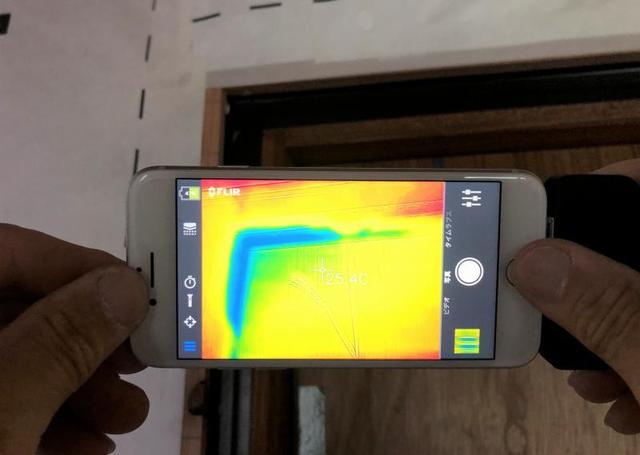

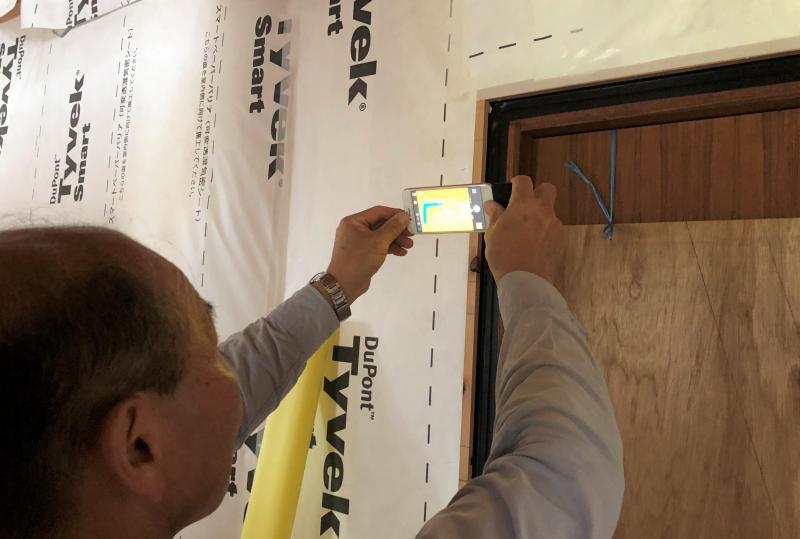

杉原社長がサーモカメラ(FLIR製)で
確認すると
漏気している部分が青色で
表示されました。

う〜ん。
本ドアは目貼りできませんので
後で調整するしかありません。

さて、再測定の結果は
いかに...。

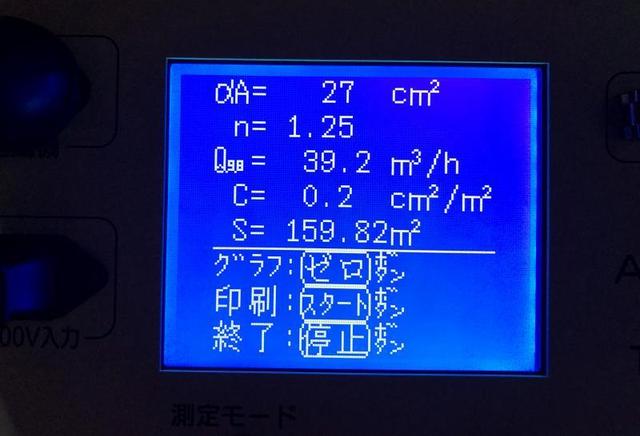

C値 = 0.16cm2/m2 の超高気密でした。

表示は四捨五入により0.2cm2/m2。

測定結果に立ち合いされた社長の
奥さまは 玄関ドアから漏気を
悔しがられていました。

今回のC値改善(隙間埋め作業)により
αA(家全体の隙間面積)が
28cm2 → 27cm2 と1cm2の改善(涙)。

n値(隙間特性値)は
1.31 → 1.25 とそこそこの改善。


のちに玄関ドアを目貼りして
測定したところ、αA(家全体の隙間面積)が
3cm2改善して 0.15cm2/m2でした。(仮測定)

玄関が寒くなるのは嫌ですよね。
玄関ドアの気密性は大切ですよ(>_<)
