2023年03月22日

石川県金沢市堅田町で気密測定


おはようございます
健太郎です。


1月13日は 石川県金沢市堅田町で
Hamamoto建築研究室さまの
現場の気密測定を行いました。


パネル工法の現場です。

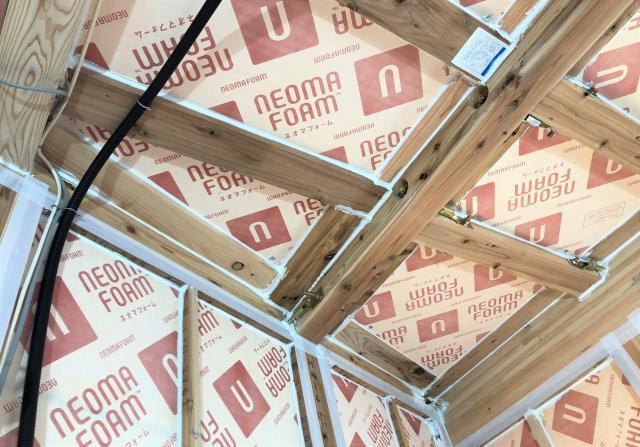

断熱材は屋根・壁・床
共にネオマフォーム。


屋根の断熱材は ネオマフォームの
上にグラスウールを付加断熱として
施行されています。


パネルの取り合いは
気密テープとコーキングで
気密処理。


屋根のネオマフォームは
コーキングにより気密処理。

木材の取り合いにも
しっかりコーキングが
入っていました。


サッシはエクセルシャノンの
樹脂トリプルガラス。


サッシ周りはコーキング。
ビス穴には気密テープが
貼られてました。


気になる気密測定の
結果は ...。



C値 = 0.16cm2/m2 の超高気密でした。

表示は四捨五入により0.2cm2/m2。

それではC値改善(隙間埋め作業)を
開始します。

まずは玄関周り。
基礎と土台の
取り合いから漏気あり。
コーキングで埋めました。


気密パッキンの上に
コーキングを打ってありましたが
怪しい箇所に増し打ち。


これは給水管。

コーキングを打って
乾かないうちに動かすと
隙間ができます。


大工さんに隙間の奥まで
充填してもらいました。


ユニットバス下のネオマと
基礎の取り合いから漏気あり。


見た目は完璧ですが
ピンホール(穴)があったので
埋めました。

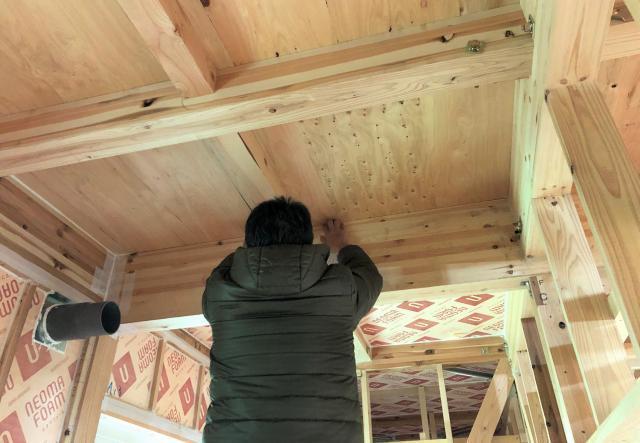

ここは1階の天井部分。

奥側が下屋(外扱い)なので
梁と2階床の取り合いから
伝い漏れする可能性があります。


取り合いにコーキングを
入れました。


最近、気になっている
2階の床の隙間。

ここは壁からの伝い漏れする
可能性があります。


大工さんに手をかざして
もらったところ
「漏れとるね」とのこと。

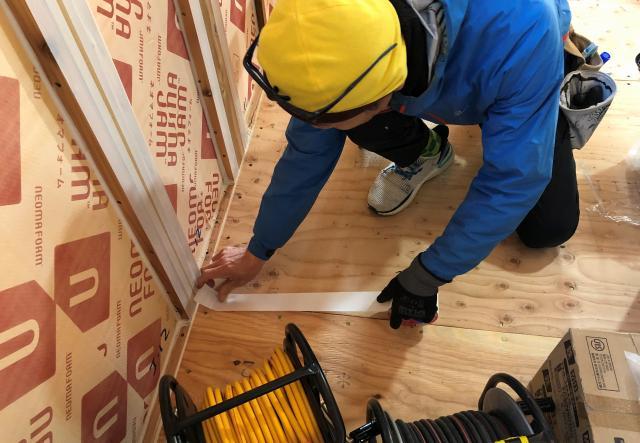

壁から伸びる床の隙間に
気密テープを貼りました。


最後は天井まわり。
近づいてはじめてコーキングが
切れてるところを発見。


切れてるところ
怪しいところに気密テープを
貼りました。(めちゃ時間がかかりました)

それでは再測定します。
C値改善後の測定結果は ...。



C値 = 0.085cm2/m2 の超々高気密でした。

表示は四捨五入により0.1cm2/m2。

C値改善をがんばった
M本代表と大工さんたちは
とても喜ばれていました。

今回のC値改善により
αA(家全体の隙間面積)は
17cm2 → 9cm2 と
8cm2 の隙間が埋まりました。

n値(隙間特性値 範囲1〜2)は
1.28 → 1.04 と隙間風が入り難い
特性に大きく改善。


コーキング切れって
なかなか探しづらい。

見た目でわかる場所もあるけど
気密測定器で減圧し、手をかざして
はじめて漏気がわかる箇所もある。

やっぱり、良い気密を出すには
時間がかかるのですよ(^^♪


posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月21日

岐阜県大垣市上石津町で気密測定(完成)


稜です。

写真 2023-02-14 14 13 21.jpg

2月14日は岐阜県大垣市上石津町で
鞄n辺建設 プラスホームさまの
現場の気密測定(完成)を行いました。

写真 2023-02-14 13 05 49.jpg

おおぉ...
玄関先から既に素敵な
雰囲気が漂っています。
梁見せとはイカしますね。

写真 2023-02-14 14 09 18.jpg

写真 2023-02-14 14 08 59.jpg

中に上がります。
リビングは木の温かみを感じる
ゆったりとした空間と
なっていました。
掃き出し窓から差す光で
とっても明るい。

写真 2023-02-14 12 06 54.jpg

床材は香りと踏み心地が
良いのが特徴的な
パインウッドです。

写真 2023-02-14 14 09 58.jpg

写真 2023-02-14 14 10 27.jpg

キッチンはリビングと
並んでいるので、
コミュニケーションが
取りやすい設計。
引き出しがとても多いので
たっぷり収納できますね。

写真 2023-02-14 12 24 32.jpg

リビングの隣には...
共同スペースでしょうかね?
長いカウンターテーブルと
その後ろに並んだ本棚?が、
ここを快適でリラックス
の出来る空間であることを
物語っています。
コンセントもいっぱいありますね。
ここに集まって、
ゆったり読書などをしている
光景が目に浮かんできます。

写真 2023-02-14 12 04 06.jpg

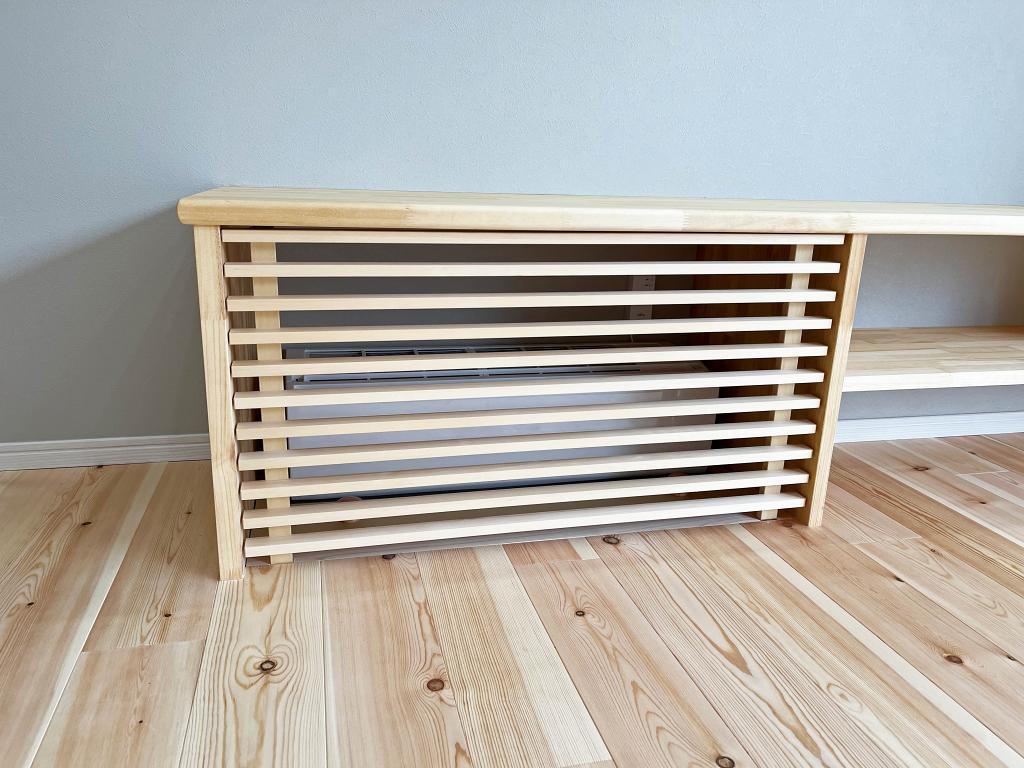

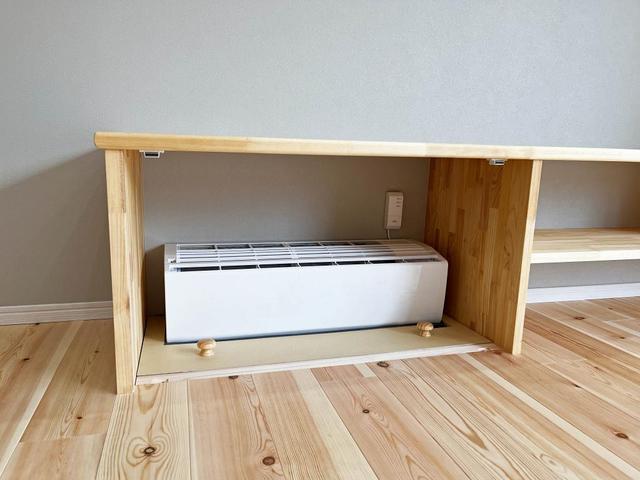

リビングのテレビボードの端。
この格子状のフタの奥に
何かに見えますね。
フタを取ってみると...

写真 2023-02-14 12 04 32.jpg

エアコンが現れました。
鞄n辺建設さまでは、
床下と小屋裏エアコンの
システムを採用しています。

写真 2023-02-14 12 07 01.jpg

床下の空気をエアコンで加温して、
リビングや個室等の床に
取り付けたこのガラリから
暖気として排出することで、
室内をバランスよく暖かくする
事のできる床下エアコンシステム。

エアコンを隠すフタが
格子状になっていたのは、
排出した空気をエアコンが
再び取り込むリターン環境を
作る必要があるからです。


写真 2023-02-14 11 47 41.jpg

先ほどお伝えしましたが、
小屋裏エアコンもあります。
床下エアコンの場合は、
室内を暖めることは出来ても
冷やすことは結露の問題で
出来ません。
そこでこの小屋裏エアコンが、
代わりに室内を涼しく
してくれるわけですね。

写真 2023-02-14 11 49 23.jpg

写真 2023-02-14 11 42 38.jpg

床下エアコンと同様に
リターン環境が必要なので、
排出口とは別に格子状の
通気口が施工されています。

写真 2023-02-14 12 25 50.jpg

こちらは寝室ですかね?
白とグレーを主体とした
シックな感じ溢れる
広々とした空間。
贅沢ですね〜。

写真 2023-02-14 14 12 20.jpg

そういえば、
玄関ドアの横にもう一つ
扉があったんですよ。
気になったので、
中を覗いてみると...

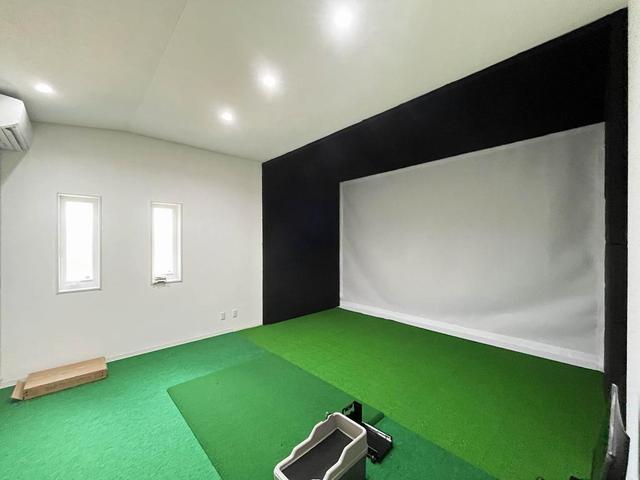

写真 2023-02-14 12 18 54.jpg

写真 2023-02-14 12 19 44.jpg

ワォ!
特大のモニターに広々空間。
これはゴルフシミュレーター
というやつですね。
TVとかで見たことはあるけど
実際に生で見たのは初めてです。

趣味にお金をかけた家って、
めちゃくちゃ羨ましいですね!
(私はゴルフしませんが。)

写真 2023-02-14 13 05 29.jpg

測定の前に色々と
チェックしていたところ、
外部のスポスポな状態の
CD管を発見。

写真 2023-02-14 13 05 44.jpg

このままではここから室内に
外気を取り入れることに
なってしまいますね。
コーキングで隙間を
埋めてしまいましょう。

写真 2023-02-14 12 35 42.jpg

ついでに玄関ドアの
パッキンの具合を調整。
指を使ってパッキンを
起こしたりしています。

建具はパッキン当たりだけでも
漏気量がかなり変化します。
玄関ドアやサッシの性能を
フルに引き出すためにも、
ちゃんとチェックしておきましょう。

写真 2023-02-14 12 31 51.jpg

さて、それでは測定を...
と思ったのですが

写真 2023-02-14 13 44 19.jpg

なんじゃこれは...。
αA (家全体の隙間面積)が
50cm2と表示されていますね。

悪い気密では無いのですが、
中間時点の気密が良かった
だけに...

流石におかしいという事で
調査開始!

写真 2023-02-14 13 41 17.jpg

しばらく原因を探しまして、
ようやく突き止める事が出来ました。
犯人はキッチン側の壁上部に
取り付けられたラッチタイプで
横長の横開き窓でした。

見てもらえれば分かると思いますが、
ちょっと開いてるんですよね...。

写真 2023-02-14 13 45 05.jpg

測定前にチェックした際には
レバーが閉まっている状態
となっていたので、
警戒していませんでした。

上の角度から覗いていれば
直ぐに気付けたかもしれませんが、
人間の目より上部にあるので
本当に閉まっているように
見えるんですよね。

写真 2023-02-14 13 45 51.jpg

どうやら何か引っかかっていて
閉まり切っていなかったようです。
ちゃんと閉まったのを確認して、
再度測定を始めます。
結果は如何に...

写真 2023-02-14 13 50 02 (1).jpg

C値=0.083cm2/m2の
ウルトラ気密です。
表示は四捨五入により0.1cm2/m2。

写真 2023-02-14 13 53 02.jpg

この結果に、
立ち合いされた社長は
とても満足されたご様子でした。

完成気密で、
C値=0.1cm2/m2 を
切ってしまうとは...

途轍もない気密スペックですね。
鞄n辺建設さまの新記録で
社長と社員の方々が
挙って喜んでいました。
いや〜原因を突き止める事が出来て
本当に良かった...。

趣味と気密。
どちらをとっても贅沢な
環境の素晴らしい家。
仕事などで溜まった疲れやストレスも、
家に帰れば何処か吹き飛ぶほどの
快適な生活を送ることが
出来るでしょうね。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月20日

富山県氷見市で気密測定


稜です。

写真 2023-02-16 8 20 44.jpg

2月16日は富山県氷見市で
潟Wュープラスさまの現場の
気密測定を行いました。

写真 2023-02-16 8 37 04.jpg

写真 2023-02-16 8 28 47.jpg

中に上がります。

写真 2023-02-16 10 06 49.jpg

写真 2023-02-16 8 28 22.jpg

天井・壁の断熱材は、
セルロースファイバーと
なっています。

写真 2023-02-16 8 26 32.jpg

サッシはエクセルシャノンと
YKK APW330のようです。

写真 2023-02-16 8 25 34.jpg

チェックしていきます。

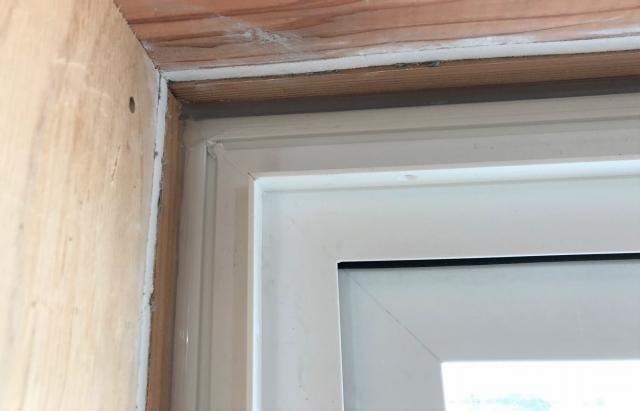

サッシ周りは、
コーキングで気密処理
されています。

写真 2023-02-16 8 29 30.jpg

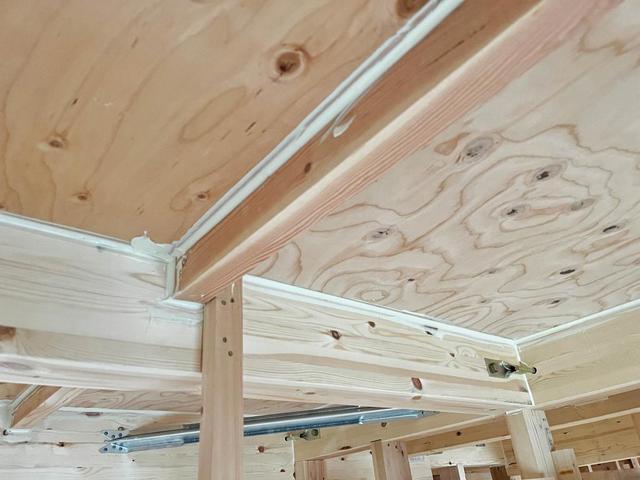

天井の気密ライン。
こちらもコーキングで
処理されていますね。
ただコーキングを打つだけでなく、
上からヘラ等でなぞることで
隙間をミッチリと埋めることが出来ます。
丁寧な処理ですね。

写真 2023-02-16 10 04 48.jpg

壁の面材の取り合い。
こちらもコーキングを
上からなぞって隙間を
埋めてありますし、
土台と柱の取り合いまで
ちゃんと処理してあります。

写真 2023-02-16 8 33 20.jpg

現場は基礎断熱。
配管の貫通部がウレタンで
気密処理されています。
基礎内まで貫通している箇所は
絶対に気密処理しておきましょう。

写真 2023-02-16 8 27 04.jpg

ホールダウン金物です。
基礎断熱の現場であっても、
外周部に位置する箇所は
必ず気密処理をしましょう。
断熱の事も考えると、
ウレタンでの処理がおススメですね。

写真 2023-02-16 9 03 16.jpg

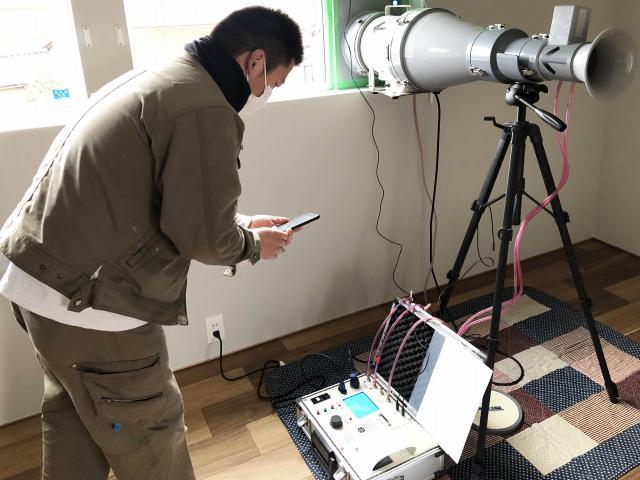

それでは測定を始めます。
気になる結果は...

写真 2023-02-16 9 26 13.jpg

C値=0.15cm2/m2の超高気密です。
表示は四捨五入により0.2cm2/m2

写真 2023-02-16 9 23 18.jpg

C値改善作業(隙間埋め)
をします。
玄関土間のコンクリと
断熱材との隙間から
漏気がありました。

写真 2023-02-16 9 34 08.jpg

この断熱材との隙間って
あんまり漏気するイメージ
が湧きませんよね。
でも実際は、
割と漏気を起こしやすい
要注意のポイントなんです。

写真 2023-02-16 9 38 01.jpg

隙間にコーキングを打ち込んで
気密処理して頂きました。

写真 2023-02-16 9 28 14.jpg

当日、現場には二人の大工さん
がいたのですが、
玄関土間の気密処理を
している一方で、
もう一人の大工さんは
基礎内に潜っていました。
なんでも気になる箇所が
あったとの事で...

率先して基礎内に潜ろうとする
その行動力と情熱。
素晴らしいですよね。

写真 2023-02-16 10 40 56.jpg

こちらでは、
サッシの固定ビスを一つずつ
コーキングで埋めていました。
目立つ漏気があったのかは
分かりませんでしたが、
少しでも気密を良くする為の
追及心と努力。
お二人とも素晴らしい
大工さんですね。

それでは再度測定を始めます。
結果はいかに...

写真 2023-02-16 9 52 09.jpg

C値=0.10cm2/m2の超高気密です。
表示は四捨五入により0.1cm2/m2。

αA (家全体の隙間面積)が
19cm2 → 13cm2

n値 (隙間特性値 範囲1〜2)が
1.35 → 1.14
となっています。

写真 2023-02-16 9 55 56.jpg

この結果に、
立ち合いされたお施主さまは
喜んでいるご様子でした。

αA (家全体の隙間面積)は
今回 6cm2の改善となりました。
気密が良いほど改善の幅は
狭くなってしまいがちですが、
数値を見るにとても良くなっていますね。

これだけ素晴らしい気密を
出すことが出来るのは、
偏に大工さんや監督さん方の
熱意があってこそなのでしょうね。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月17日

福井県福井市川合鷲塚町で気密測定(完成)


稜です。

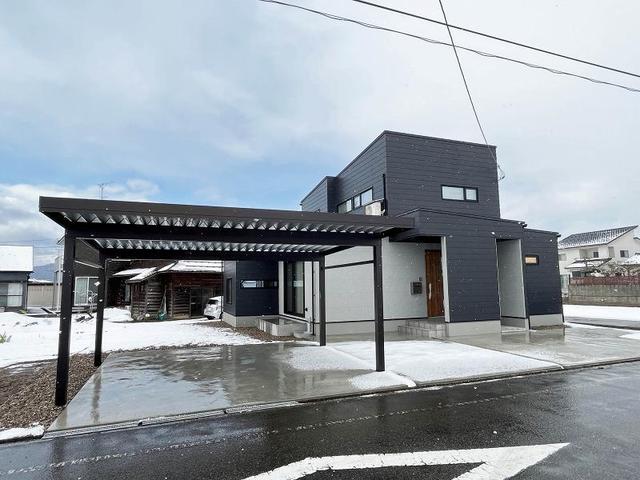

写真 2023-02-15 12 36 34.jpg

2月15日は福井県福井市川合鷲塚町で
樺広地所さまの現場の
気密測定を行いました。

写真 2023-02-15 12 39 47.jpg

シックでカッコいい玄関から
中に上がります。

写真 2023-02-15 12 51 33.jpg

リビングは奥行きのある
梁見せの素敵な空間。
掃き出し窓からの光で
室内が明るくなっています。

写真 2023-02-15 12 46 00.jpg

写真 2023-02-15 12 46 32.jpg

反対側には小上がりの
畳コーナーが。
カウンターテーブルや
下の収納スペースなど、
機能性もあって心の安らぐ
デザインとなっていました。

写真 2023-02-15 14 15 59.jpg

二階に上がった先の廊下。
奥には横長のFIX窓と
カウンターテーブルが。
窓からはしっかりと光が差し込み、
廊下を明るく照らしてくれています。

写真 2023-02-15 13 11 13.jpg

個室の収納が結構広々と
していました。
棚や奥行きもあるので、
色々と入りそうですね。

写真 2023-02-15 12 48 24.jpg

一階にあるこの扉。
開いてみると...

写真 2023-02-15 12 48 01.jpg

おぉ、中は防音室と
なっているようですね。
お施主様が音楽や楽器などを
嗜むのでしょうか。
家の中に防音室があるのって、
ちょっと憧れますよね。

写真 2023-02-15 13 04 22.jpg

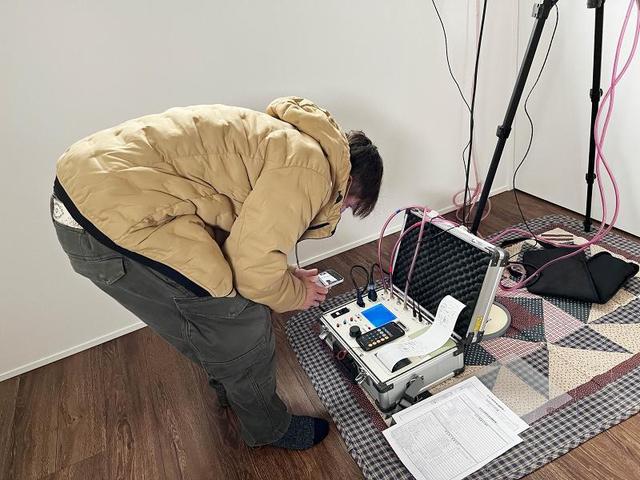

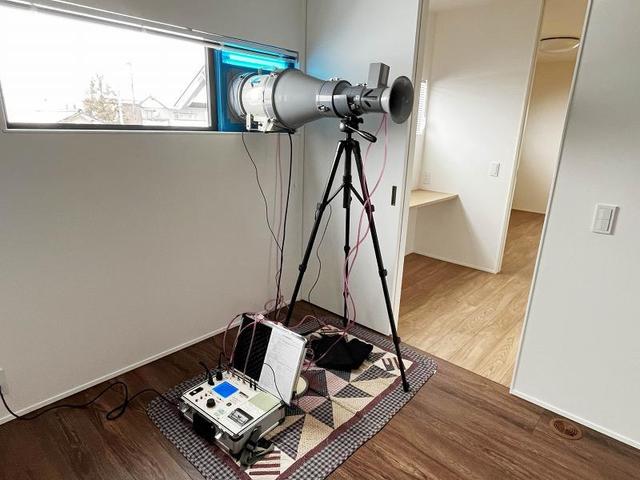

それでは測定を始めます。
気になる結果は...

写真 2023-02-15 13 48 29.jpg

C値=0.24cm2/m2の超高気密です。
表示は四捨五入により0.2cm2/m2。

写真 2023-02-15 13 56 45.jpg

この結果に、
立ち合いされた監督さんは
納得されたご様子でした。

防音室まである素敵なお家で、
とても良い気密で
暖かく快適な暮らしを。
これから幸せな生活を
送ることが出来ますね。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月15日

石川県河北郡津幡町で気密測定


おはようございます
健太郎です。


2月2日は石川県河北郡津幡町で
拠[工務店さまの現場の
気密測定を行いました。


現場に入ると大工さんと
監督さんが気密処理を
されていました。


2階に上がると吹き抜け
エリアに足場が組まれていました。
かなり大きい吹き抜けです。


断熱材は屋根が
セルロースファイバー。

メッシュ状のシートに
セルロースを充填してから
室内側に気密シートを貼った仕様。

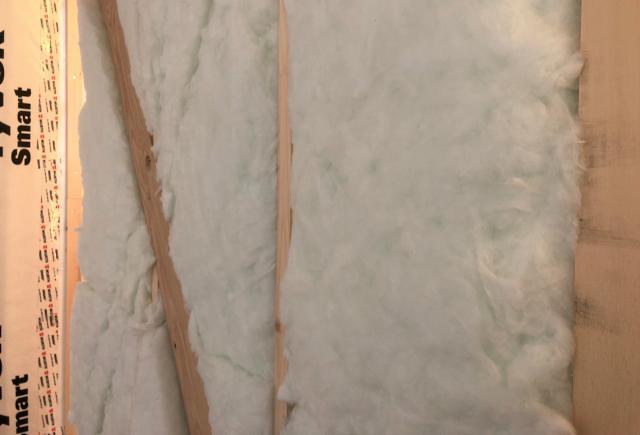

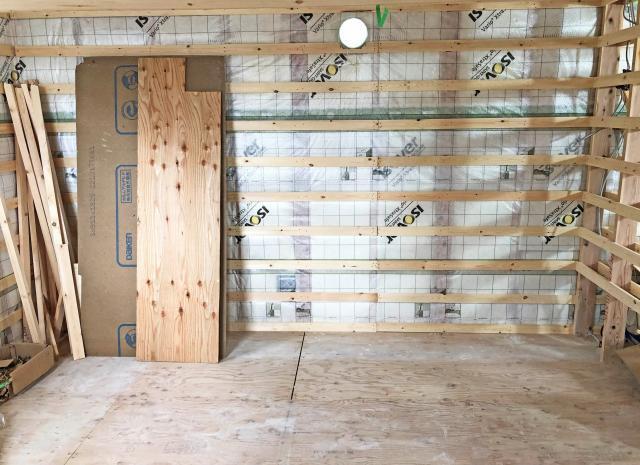

壁の断熱材はグラスウール。

室内側には屋根と同じく
イゾベール・バリオの
調湿する気密シート(エクストラセーフ)を
貼られた仕様。


サッシはYKKのAPW430。
樹脂トリプルガラス。

サッシ周りは気密テープで
気密処理されてました。


気密シート貼りで難しいのは
間仕切り壁の処置。

柱、間柱、筋交いなど 厄介な
取り合いを漏気させることなく
気密処理する必要があります。

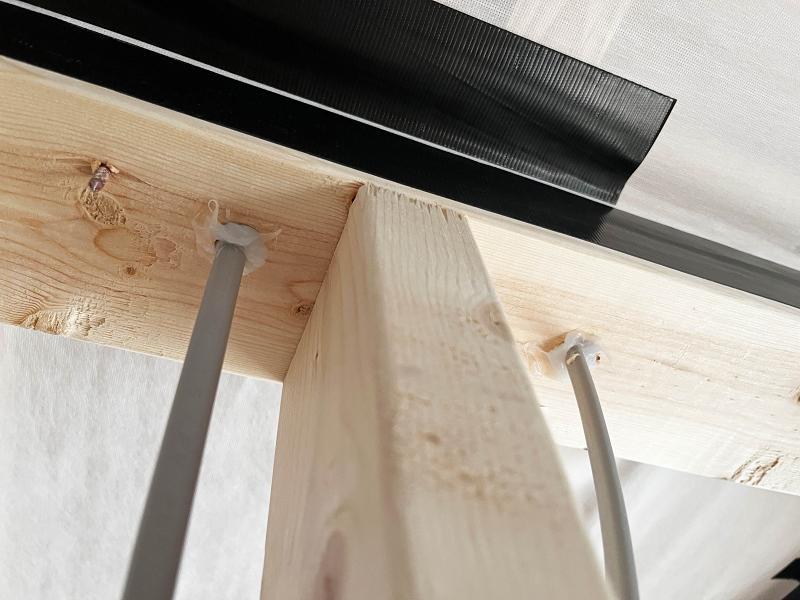

電気配線は
まとめてではなく
1本1本 気密処理。


おっと玄関まわりの
シートの下端が止まって
いませんでした。

シート下端にユラソール
(気密テープ)を貼って
押さえました。



それでは測定します。
気になる気密測定の
結果は ...。




C値 = 0.15cm2/m2 の超高気密でした。

表示は四捨五入により0.1cm2/m2。

それではC値改善(隙間埋め作業)を
開始します。

まずは玄関周り。
玄関ドアは YKKのイノベストD50。

このドア。断熱性能はいいのだが
パッキンの当たりが少し悪い。


ドア周りのパッキンを
起こしてやると気密が違ってきます。


電気配管が通る
CD管の気密処理がされてない。
気密テープで処置しました。


梁と2階の床の取り合いは
定番の気密処理です。
外からの伝い漏れを止めましょう。


ウレタンをたっぷり吹いて
気密を取りました。


ここも同様です。
気密シートの中は外扱いであります。
取り合いをしっかり攻めましょう。


ここは2階の一室。
最後の気密処理になりますが
どこかわかりますか?


正解は...
壁から伸びる床の
ジョイントの隙間です。


今回は取り合いに
ウレタンを充填してから


ジョイントに気密テープを
貼ってみました。

ちょっと手間ですが
壁から伝ってくる漏気を
しっかり押さえることが
出来る処置です。

それでは再測定します。
C値改善後の測定結果は...。



C値 = 0.12cm2/m2 の超高気密でした。

表示は四捨五入により0.1cm2/m2。

C値改善をがんばった監督さんは
0.1cm2/m2達成に喜ばれていました。

今回の改善作業により
αA(家全体の隙間面積)は
17cm2 → 13cm2 と
4cm2 の隙間が埋まりました。

隙間の質を表す n値は
1.37 → 1.17 と隙間風が
入り難い特性に改善。


手作りで気密を取る
気密シート貼りの仕様。

C値 0.1を出すには
気密に対する熱い熱量が
必要だと感じます(^^♪

posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月13日

石川県白山市中ノ郷町で気密測定


おはようございます
健太郎です。


1月11日は 石川県白山市中ノ郷町で
活タ藤建築事務所さまの現場の
気密測定を行いました。


現場は勾配天井で
吹き抜けがある設計。


吹き抜け部分には木製の
足場が組まれていました。


サッシはYKKのAPW430。
樹脂トリプルガラス。


サッシ周りはユラソール
(気密テープ)により気密処理。


断熱材は屋根、壁、床ともに
旭ファイバーグラスの
アクリアウールα(グラスウール)。


断熱材の充填後、室内側に
気密シートを貼った仕様。


剛床のジョイント、
配管周りは
ユラソールで気密処理。


柱の立ち上がり部分
筋交い周りもユラソール。


玄関周りは ...
基礎と基礎の立ち上がり、
基礎と土台、土台と床の取り合いを
ユラソールで気密処理。

施工箇所をきれいに清掃すれば
しっかり接着できるテープです。


ユニットバスの下の
気密処理をやられてます。


架台(ユニットバス)の脚下は
断熱材を抜いているため
その部分(基礎と断熱の取り合い)の
気密処理が必要です。


めちゃくちゃ丁寧な
仕事されてます。


それでは測定します。
気になる気密測定の
結果はいかに...。



C値 = 0.20cm2/m2 の超高気密でした。

表示は四捨五入により0.2cm2/m2。

それではC値改善(隙間埋め作業)を
開始します。

おっと ...
床下点検口が箱に隠れていたため
忘れられていました。
目貼り目貼り。


玄関ドアは木製の
スニッカルペール。
パッキンの当たりが悪い。


大工さんにドアラッチを
調整してもらいパッキンの
当たりを強くしてもらいました。


あとはひたすらテープの
浮きを押さえる作業。


特に勾配天井の部分が
作業し難いためか
浮きが多い感じ。


気密シート貼りの要は
テープの接着なので
浮きを押さえて空気を抜き
漏気の侵入口をつぶしていきました。


それでは再測定。
C値改善後の結果は...。



C値 = 0.081cm2/m2 の超々高気密でした。

表示は四捨五入により0.1cm2/m2。

測定に立ち合いされた
お施主さまはとても喜ばれていました。

今回のC値改善により
αA(家全体の隙間面積)は
20cm2 → 8cm2 と
12cm2 の隙間が埋まりました。

n値(隙間特性値 範囲1〜2)は
1.44 → 1.17 と隙間風が入り難い
特性に大きく改善。


今回は床下点検口の目貼り忘れが
大きかったと思いますが

時間をかけてテープを押さえた
効果もあったと思われます(^^♪

posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月10日

石川県河北郡津幡町で気密測定


稜です。

写真 2023-02-13 8 26 21.jpg

2月13日は石川県河北郡津幡町で
褐囂さまの現場の
気密測定を行いました。

写真 2023-02-13 10 51 02.jpg

写真 2023-02-13 8 31 52.jpg

写真 2023-02-13 10 51 42.jpg

中に上がります。
土間の広いお家のようですね。

写真 2023-02-13 8 31 59.jpg

写真 2023-02-13 8 32 17.jpg

屋根・壁の断熱は、
ウレタン吹き付け断熱と
なっています。

写真 2023-02-13 8 33 23.jpg

サッシはサーモスUH。
アルミ樹脂複合の
ペアガラスです。

写真 2023-02-13 8 39 51.jpg

チェックしていきます。
サッシ周りは、
コーキングで気密処理
されています。

写真 2023-02-13 8 40 49.jpg

現場は床断熱。
床のジョイントは、
テープで気密処理されて
いるようですね。
画像では分かりませんが、
上(合板のジョイント)と
下(大引きと断熱材の取り合い)の
二重の気密処理をしてあるそうです。

上か下のどちらかだけとなると、
伝い漏れを起こしたりする事が
意外とあります。
二重になるとテープと手間が
かかってしまいますが、
その分気密性は更に向上
するはずです。
素晴らしい処理ですね。

写真 2023-02-13 9 14 21.jpg

勿論、柱の根元まで
しっかり処理してあります。

写真 2023-02-13 8 45 57.jpg

床を貫通している配管の
周りもコーキングで
気密処理されています。
床断熱の場合は、
基本的に床に生じる隙間は
全て塞ぐ必要があると
考えていただきたく思います。

写真 2023-02-13 8 53 24.jpg

二階の床(合板)と胴差し、
梁などとの取り合い部分です。
見づらいですが、
コーキングで気密処理
されています。

写真 2023-02-13 8 56 42.jpg

下側だけじゃなく、
上側からの処理も大切です。
二階の床と柱の取り合いも
気密処理してありますね。

伝い漏れを起こしやすい箇所ですが、
これだけ丁寧に処理してあれば
安心できますね。

写真 2023-02-13 9 11 55.jpg

CD管から出ている配線の
周りをコーキングで処理。
線が束になっていると
真ん中に隙間が出来ますので、
それを考慮した処理が大切です。

写真 2023-02-13 9 34 39.jpg

お風呂周りも丁寧な
気密処理が施されています。
その箇所によって、
適切にコーキングやテープなどを
使い分けて処理してあるので
素晴らしいと思います。

写真 2023-02-13 8 59 44.jpg

それでは測定を始めます。
気になる結果は...

写真 2023-02-13 10 01 44.jpg

C値=0.24cm2/m2の超高気密です。
表示は四捨五入により0.2cm2/m2

写真 2023-02-13 9 42 12.jpg

チェックしていきます。
屋根のウレタンを見てみると、
配線の貫通部に隙間が
出来てしまっていました。

写真 2023-02-13 9 43 34.jpg

ウレタンで隙間を埋めて
気密処理しました。
配線が梁に接していたので、
ウレタンを吹き付けた際に
上手く埋まりきらなかったんですね。

写真 2023-02-13 9 45 58.jpg

他にも怪しい隙間を発見。
手を近づけて確認してみると
漏気していましたので、
こちらもウレタンで
気密処理をしたいと思います。

写真 2023-02-13 9 46 21.jpg

怪しそうな穴ぼこがあっても、
意外と漏気が無いことが多いです。
表面だけ見ると隙間が
出来ているように見えますが、
奥の方でしっかり埋まっている
からですね。

しかし、今回のように
漏気してしまうケースが
ありますので、
怪しい隙間があった場合は
とりあえず埋めておくことを
おススメします。

それでは再度測定を始めます。
結果は如何に...

写真 2023-02-13 10 28 36.jpg

C値=0.20cm2/m2の超高気密です。

αA (家全体の隙間面積)が
28cm2 → 23cm2

n値 (隙間特性値 範囲1〜2)が
1.47 → 1.37
となっています。

写真 2023-02-13 10 48 19.jpg

この結果に、
立ち合いされたお施主さまは
満足されたご様子でした。

丁寧な処理のおかげで
しっかりと良い気密と
なっていますね。

写真 2023-02-13 9 00 44.jpg

現場の中を観察していると、
こんなコーナーを発見。

どうやら缶コーヒーを
断熱材の切れ端で囲んだ状態で、
ヒーターで暖めているようですね。

熱を無駄に逃がすことなく
効率的に暖められますし、
とても便利そうですね。
こんな光景は今まで
見たことなかったので、
面白かったです。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月08日

岐阜県岐阜市秋沢で気密測定


稜です。

写真 2023-02-14 7 56 59 (1).jpg

2月14日は岐阜県岐阜市秋沢で
鞄n辺建設 プラスホームさまの
現場の気密測定を行いました。

写真 2023-02-14 8 01 40.jpg

写真 2023-02-14 8 05 14.jpg

中に上がります。

写真 2023-02-14 8 05 02.jpg

写真 2023-02-14 8 03 47.jpg

屋根と壁の断熱は、
ウレタン吹き付け断熱と
なっています。

写真 2023-02-14 7 59 47.jpg

サッシはYKK APW330。
樹脂ペアガラスです。

写真 2023-02-14 8 05 54.jpg

チェックしていきます。
サッシ周りは、
ウレタンで気密処理
されています。

写真 2023-02-14 8 52 55.jpg

二階の床(合板)と胴差し、
梁との取り合い部分です。
ウレタンで気密処理
してありますね。
気密的にも断熱的にも
プラスに働くのでおススメです。

玄関土間の土台と基礎の
間のパッキンです。
コーキングで気密処理
されています。
たとえ気密仕様のパッキン
であろうと、
ジョイント箇所や基礎の
レベルなどによっては、
隙間が出来てしまいます。
特にジョイントからは
漏気を起こしやすいので、
前もって気密処理をしておきたいですね。

写真 2023-02-14 8 18 03.jpg

現場は基礎断熱仕様。
基礎に空いた穴や配管の
貫通部などは塞いでおく
必要があります。
こちらは水抜きの穴ですが
しっかりと埋めてありますね。

写真 2023-02-14 8 19 49.jpg

配管の貫通部です。
こちらは隙間がありますね。
室内側から気密処理しておけば
漏気はほぼ抑えられると思いますが...

写真 2023-02-14 8 44 52.jpg

ここは念には念をで、
外側からもしっかり
処理しておきます。

基礎の断熱材がボード状の
スタイロやカネライト
であった場合は、
室内側の配管貫通箇所以外にも
断熱材の裏側を伝って
漏気を起こしてしまう
ケースがありますので、
後から削る必要性を考慮しても
外側で気密処理しておくのが
一番確実だと思います。

写真 2023-02-14 8 09 09.jpg

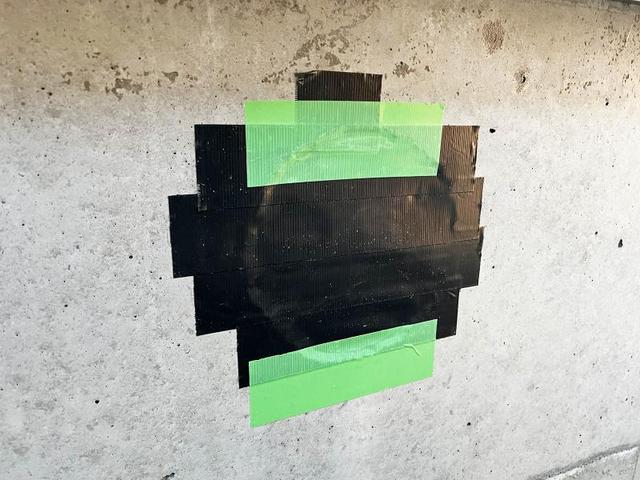

気密測定の際には、
外に繋がっている配管は
目張りする必要があります。

テープを貼って目張りする
ケースというのがほとんど
だと思うのですが、
穴の大きなスリーブ管やダクトには
風船で目張りするのも効果的です。

スリーブの中で膨らむことで
ミッチリと密着してくれて
隙間がしっかり潰れますし、
すぐ外せるので簡単です。
ただし、空気が抜けたり
小さめのサイズで詰めると、
測定の最中に風船がスポッと
抜けてしまう可能性もありますので
管理はしっかりしておきましょう。

写真 2023-02-14 9 53 13.jpg

床断熱仕様の場合、
床や柱の取り合いを
気密処理しなければいけません。
先ほどお伝えした通り
現場は基礎断熱なんです。
でも、柱の下端の隙間には
ウレタンが詰まっていますよね。

これは、床下エアコンのシステムで
床下で暖めた空気をガラリから
居室内へ排出する際に、
ガラリ以外に隙間があると
その分暖気が違う所に
逃げてしまいますよね。

だから、その対策として
床に出来た余計な隙間を埋めて
効率的に室内に暖気を回す
目的があるんです。

写真 2023-02-14 8 16 33.jpg

それでは測定を...とその前に、
玄関ドアの下端に隙間が出来ていて
光が見えていますので、
先に埋めておきましょう。

写真 2023-02-14 8 48 37 (1).jpg

よし、これでバッチリですね。
土間の付近は後の工程で
埋まるケースが多いですが、
現時点での気密を正確に
測定するためにも、
しっかりと埋めておきましょう。

写真 2023-02-14 9 22 54.jpg

それでは測定を始めます。
気になる結果は...

写真 2023-02-14 9 37 17.jpg

C値=0.18cm2/m2の超高気密です。
表示は四捨五入により0.2cm2/m2

写真 2023-02-14 8 57 52.jpg

写真 2023-02-14 8 58 05 (1).jpg

C値改善作業(隙間埋め)
をします。
屋根の勾配と梁の取り合い
に出来たこの隙間。
手を近づけて確認してみると、
漏気していました。

写真 2023-02-14 9 10 26.jpg

ウレタンを吹き付けて
気密処理をしました。
高所で狭く、ウレタンが
吹き付けづらいこともあって、
隙間が出来てしまいがちな箇所。
屋根の勾配が大きいほど
漏気を起こしやすいので、
注意しておきたいですね。

写真 2023-02-14 9 20 29.jpg

スリーブの貫通部の
上の方に隙間が出来て、
光が見えてしまっています。

写真 2023-02-14 9 20 59.jpg

こちらもウレタンで
気密処理を行いました。
ウレタンは吹いた後で
膨らんでくれるので、
隙間が埋まりやすい印象が
あるかもしれませんが、
狭い箇所はそんな都合よく
埋まってはくれません。

鞄n辺建設 プラスホームさまの現場は
断熱力の高い30倍発泡の
ウレタン吹き付けですので、
100倍発泡のようにモコモコと
膨らんでくれない事も
影響していますね。

それでは再度測定を始めます。
結果は...

写真 2023-02-14 10 13 31.jpg

C値=0.15cm2/m2の超高気密です。
表示は四捨五入により0.2cm2/m2。

αA (家全体の隙間面積)が
30cm2 → 25cm2

n値 (隙間特性値 範囲1〜2)が
1.52 → 1.44
となっています。

写真 2023-02-14 10 15 03.jpg

この結果に、
立ち合いされた社長は
納得されたご様子でした。

C値は少数第二を四捨五入
した表示になりますので、
ギリギリ 0.1cm2/m2 に
届きませんでした。

とはいえ、とても良い気密。
完成時の測定も楽しみです。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月07日

福井県敦賀市昭和町で気密測定


おはようございます
健太郎です。


2月17日は福井県敦賀市昭和町で
癌V村さまの現場の気密測定を
行いました。

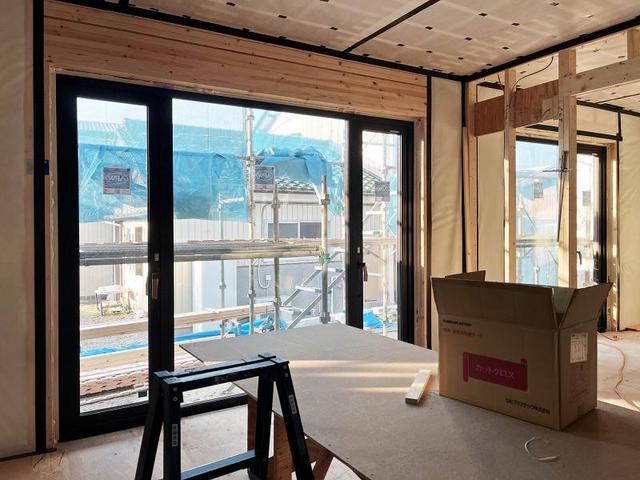

現場は南面の大開口サッシから
光が差し込む明るい室内。


サッシはYKKのAPW430。
樹脂トリプルガラス。


測定前の漏気チェック。
窓まぐさまわりを
確認される監督さん。


怪しい取り合いには
気密テープを貼りました。

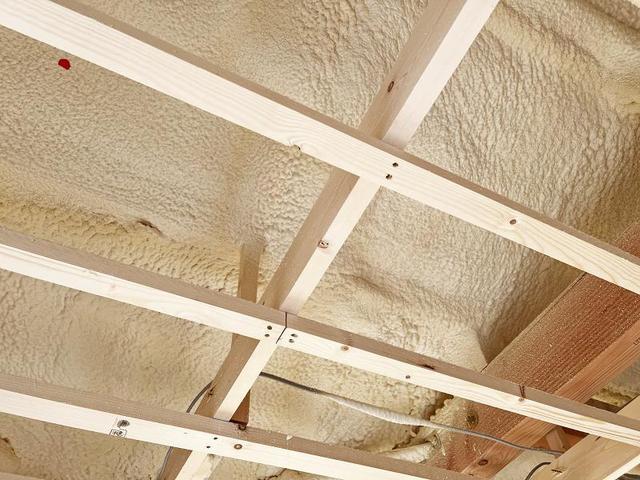

断熱材は屋根・壁ともに
ウレタン吹付断熱。


玄関の基礎と土台の
取り合いにはきれいに
気密テープが貼られていました。


ここは基礎断熱仕様(床下が室内扱い)。
写真は換気のダクト周り。
ウレタンで気密処理されていました。



それでは測定します。
気になる気密測定の結果は...。




C値 = 0.15cm2/m2 の超高気密でした。

表示は四捨五入により0.2cm2/m2。

それではC値改善(隙間埋め作業)を
開始します。

まずは玄関周り。
サッシ枠の下端から
なかなかの漏気あり。


枠は 空洞になっていて
外と繋がっている模様。
気密テープで貼って
蓋をしました。


換気システムは
ローヤル電機の第1種換気。
換気システムまわりが怪しい。


「めちゃ風出てますわ。」と
 監督さん。


漏気がなくなるまで
ウレタンをしっかり充填しました。


換気の周りはウレタンを
吹きづらかったのか
漏気箇所はまだありました。


丁寧に隙間にウレタンを
充填して漏気を止めました。


天井で言うと...
気密漏れの定番である
梁と天井の隙間から
漏気あり。


「まぁまぁ漏れてますね」と
 監督さんに体感してもらいました。


ここは下屋を側面から見た構図。
ある場所からピューっと
勢いよく漏れてましたが
どこかわかりますか?


正解は ...
金属火打ちの上の
1cm2くらいの穴。
しっかりウレタンを入れました。


最後は 床と柱・間柱の
取り合い部分。


ここは 床下からの漏気ではなく
柱と剛床の隙間を伝う
壁側からの漏気になります。

1階の取り合いのみならず
2階にも有効なのでお試しあれ。

それでは再測定。
C値改善後の結果は ...。



C値 = 0.13cm2/m2 の超高気密でした。

表示は四捨五入により0.1cm2/m2。

C値改善をがんばった監督さんは
とても喜ばれていました。

今回のC値改善により
αA(家全体の隙間面積)は
21cm2 → 18cm2 と
3cm2 の隙間が埋まりました。

n値(隙間特性値 範囲1〜2)は
1.22 → 1.06 と隙間風が入り難い
特性に大きく改善。


第一種換気&床下エアコンの
仕様の現場でしたが
かなり暖かい家になりそうです(^^♪

posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月06日

石川県白山市倉光で気密測定(完成)


稜です。

写真 2023-02-10 10 53 35 (1).jpg

2月10日は石川県白山市倉光で
潟Aントールさまの現場の
気密測定(完成)を行いました。

写真 2023-02-10 7 38 43.jpg

写真 2023-02-10 7 45 21.jpg

中に上がります。
LDKは開放的な間取りで
木の温もりを感じる
素敵な空間となっていました。

写真 2023-02-10 10 15 31.jpg

写真 2023-02-10 7 43 06.jpg

リビングの上部が高天井と
なっていますね。
掃き出し窓や高窓からは
明るい光が差し込んでいて、
採光バッチリです。

写真 2023-02-10 7 41 52.jpg

たまに現場で見るこのパネル。
ボタン毎に照明の点く箇所や
明るさのバランスなどが設定されています。

写真 2023-02-10 7 44 34.jpg

写真 2023-02-10 7 44 47.jpg

例えばこのテレビボード付近。
天井の照明が消えることで
全然違った雰囲気となっていますよね。
普段の明るさから、
少し暗めなバランスで
リラックスの出来そうな設定など、
その時々の気分に合わせて
照明のバランスを手軽に
変えることが出来るので
とっても便利ですよね。

写真 2023-02-10 8 02 07.jpg

二階に上がる階段の途中で
扉を発見。
中を覗いてみます。

写真 2023-02-10 10 13 24.jpg

写真 2023-02-10 8 03 03.jpg

おぉ...。扉の向こうは、
小さな書斎となっていました。
こういう隠れ家のような
空間ってワクワクしますよね。
しかも、畳で堀座卓。
ロマンがありますね〜。

写真 2023-02-10 10 10 36.jpg

階段を上がった先には
大きなFIX窓。
明るい光が差し込んで
室内を照らしてくれています。

というか...
中に上がった時から
思っていたのですが、
めちゃくちゃ室内が暖かい。
外では上着を着ていても
まだ寒いぐらいだったのに、
家の中では逆に暑くて上着を
脱いでしまうほどでした。

写真 2023-02-10 10 44 06.jpg

写真 2023-02-10 10 54 28.jpg

実はこのお家では、
『ローヤル電機さんの換気システム』と
『ダイキン工業さんのエアコン』を
組み合わせた全館空調の
システムを採用しています。

当日は結構寒い日だったので、
お施主さまの心遣いから
この全館空調のシステムを稼働して
室内を暖かくして下さっていたんですね。
ありがとうございました。

写真 2023-02-10 10 29 26.jpg

それでは測定を始めます。
気になる結果は...

写真 2023-02-10 10 19 57.jpg

C値=0.13cm2/m2の超高気密です。
表示は四捨五入により0.1cm2/m2。

写真 2023-02-10 10 22 00.jpg

この結果に、
立会いされたアントールの方々は
喜んでいるご様子でした。

とっても良い気密!
残念ながらお施主さまは
都合で測定に立ち会うことが
出来なかったのですが、
後程結果を報告した際に
喜んで下さっていたそうです。

お施主さまの気密や断熱に
対しての強いこだわりから
生まれたとても素敵な家。
実際に暖かさを体感した上で、
どんなに寒い日であっても
ゆったりと快適な一日を
送ることが出来ると思います。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月03日

石川県白山市湊町で気密測定(完成)


おはようございます
健太郎です。


2月8日は石川県白山市湊町で
竃k製材所 ウィッシュホームさまの
現場の気密測定(完成)を行いました。



LDKは 梁や柱など
構造体を見せる仕様。


リビングは勾配天井。
梁や柱は柿渋が
塗られていました。


お施主さま曰く、少し前に行った
温泉旅館の雰囲気を出したいと
この仕様に決められたとか。
迫力があって素敵ですね ♪


掃き出し窓の奥に
カウンターテーブルが
ある個室。


玄関側にある寝室。
内見会が行わている模様。


トイレは広く、車イスでも
使用可能なサイズ。


ファミリークローゼットは
大容量。


サンルームは広かったです。


階段を上がると
かなり大きな空間が
広がってました。


奥には大きな
カウンターテーブル。

4人くらい使用できるサイズ。
旦那さんの仕事場でしょうか?



天井や床にあった
全館空調用のガラリ。


気密測定器を見ると
外気温度 10.9度
室内温度 24.9度と
表示されていました。



それでは測定します。
気になる完成気密の
結果はいかに...。




C値 = 0.096cm2/m2 の超々高気密でした。

表示は四捨五入により0.1cm2/m2。

測定に立ち合いされた
お施主さまはとても喜ばれていました。

中間気密が 0.090cm2/m2で
αA(家全体の隙間面積)= 15cm2。

完成気密が 0.096cm2/m2で
αA(家全体の隙間面積)= 16cm2。
1cm2 しか変化していません。


実は測定の準備をしていて
暑くてすぐに上着を脱いでいました。

こんなに暖かいのなら すごく良い気密が
出るかも ... と思ってましたが
想像を超えた 超々高気密でした(^^♪


posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月02日

岐阜県安八郡神戸町で気密測定


稜です。

写真 2023-02-08 7 53 52.jpg

2月8日は岐阜県安八郡神戸町で
鞄建ホームズさまの現場の
気密測定を行いました。

写真 2023-02-08 7 58 16.jpg

写真 2023-02-08 7 57 59.jpg

中に上がります。

写真 2023-02-08 7 58 50.jpg

天井・壁の断熱材は、
セルロースファイバーと
なっています。
気密シート貼りの施工で、
シートのジョイントは勿論
タッカーを打った場所まで
丁寧にテープが貼ってあります。

写真 2023-02-08 8 06 41.jpg

更に外壁側には付加断熱として
ネオマフォームが貼ってありました。
ジョイントにテープを貼って
こちら側でも気密を取った
仕様となっていますね。

写真 2023-02-08 7 57 34.jpg

サッシはYKK APW430。
樹脂トリプルガラスです。

写真 2023-02-08 7 59 32.jpg

チェックしていきます。
サッシ周りは、
ウレタンで気密処理
されています。

写真 2023-02-08 8 01 16.jpg

玄関土間の断熱材の取り合い。
ウレタンにテープにコーキングと、
適材適所で使い分けされた
気密処理が施されています。

写真 2023-02-08 8 33 23.jpg

現場は基礎断熱となっています。
基礎を貫通している配管周りは
防蟻ウレタンで処理したのち、
気になる箇所に上から
コーキング処理してあるようです。
ウレタンはコーキングと比べると
ミッチリビッチリと隙間が
埋まるわけではありませんので、
その対策として素晴らしい処理
だと思います。

写真 2023-02-08 8 44 18.jpg

他にも換気システム用の
貫通部がありましたが、
現状は処理が出来ない箇所なので
テープを貼って気密を
確保しています。

写真 2023-02-08 8 59 53.jpg

間仕切り壁の配線貫通部。
しっかりとコーキングで
気密処理されていますね。

写真 2023-02-08 8 31 11.jpg

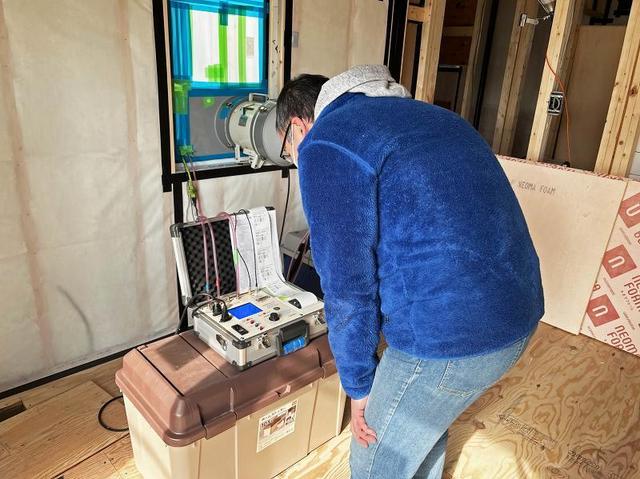

それでは測定を始めます。
気になる結果は...

写真 2023-02-08 9 05 45.jpg

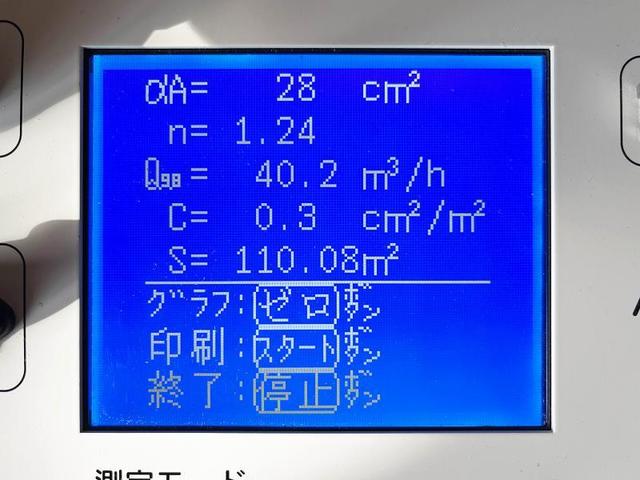

C値=0.29cm2/m2の超高気密です。
表示は四捨五入により0.3cm2/m2。

写真 2023-02-08 9 10 41.jpg

C値改善作業(隙間埋め)
をします。
天井の配管貫通部付近。
貫通部の処理として
コーキングを打っていますが、
その上からテープで気密シートの
気密処理がされている為、
テープが浮いて気密シートに
隙間が出来てしまっています。

写真 2023-02-08 9 14 39.jpg

コーキングの上から
テープを貼ったとしても、
間違いなく剥がれてしまいます。
ですので、この場合は
浮いたテープの上から更に
コーキングを打ち込むことで
隙間を埋めることにしました。

その後、改めて漏気チェックを
しましたが、
問題なく処理出来ていました。

写真 2023-02-08 9 16 18.jpg

玄関ドアの下端。
これだけ気密処理して
あるのも関わらず、
漏気を起こしているようです。

写真 2023-02-08 9 25 26.jpg

更にコーキングで気密処理
をしました。
玄関土間まわりは本当に
漏気を起こしやすいですね。

写真 2023-02-08 9 40 48.jpg

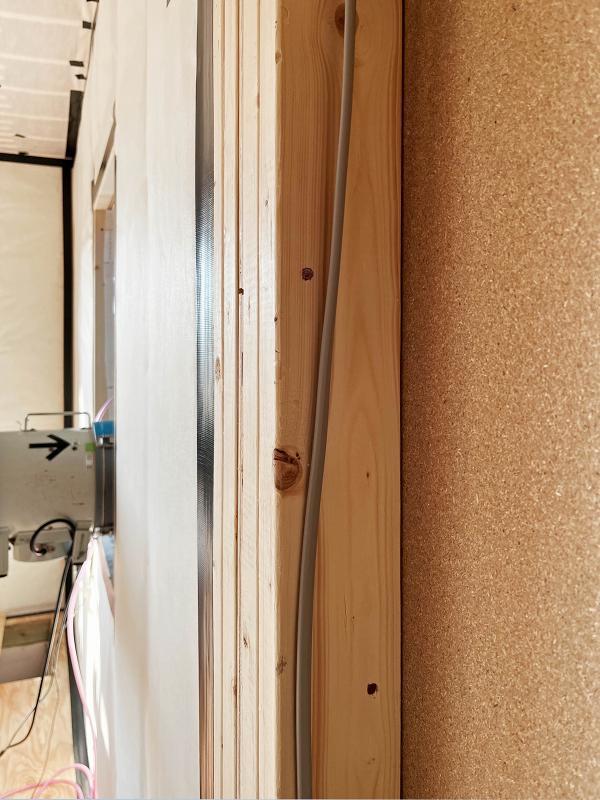

室内の耐力面材上部に
出来た小さな隙間。
気密シートはこの黒テープの
位置に来ている為、
このように隙間があれば
勿論漏気を起こします。

写真 2023-02-08 9 43 29.jpg

隙間にチュビチュビと
コーキングを流し込んで、
ピッチリと埋めてしまいます。
とても丁寧な処理が
施されているんですが、
こんな細かい箇所だと見逃して
しまいそうになりますよね。

写真 2023-02-08 8 55 24.jpg

小さな隙間は処理しましたが、
そうなるとこの耐力面材の反対側。
こちら側の取り合いも上部からの
伝い漏れを危惧しなくては
なりません。

写真 2023-02-08 9 31 09.jpg

写真 2023-02-08 9 32 55.jpg

他にも木と木のジョイント
などからも漏気がありましたので、
気密テープを貼って気密処理
をしていきました。

写真 2023-02-08 11 00 07.jpg

C値=0.25cm2/m2の超高気密です。
表示は四捨五入により0.3cm2/m2。

αA (家全体の隙間面積)が
33cm2 → 28cm2
となっています。

写真 2023-02-08 10 58 32.jpg

この結果に、
立ち合いされたお施主さまは
納得されたご様子でした。

正直、気密シート貼りって
かなり気密を取るのが
難しくて大変なので、
初めて測定させていただく
気密シート貼りの仕様の現場は、
毎度恐る恐るといった感じで
出向くのですが、
とても丁寧な施工が
されていましたので、
かなり驚いてしまいました。

しっかりとした処理は
その時点の気密だけでなく、
年数が経っても経年劣化に
強く快適な生活が保たれます。

完成の気密測定も
とても楽しみです。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年03月01日

福井県鯖江市住吉町で気密測定


おはようございます
健太郎です。


1月27日は福井県鯖江市住吉町で
活タ藤建設さま(福井県鯖江市)の
現場の気密測定を行いました。


軒が深い設計です。
その軒を極太の梁が
支えていました。


外壁側でテープが
貼られていました。
なんだろう... 面材かな?

話を聞いたところ
サーマックスという断熱材で
付加断熱として貼られている模様。


桁周りもきれいにテープが
貼られていました。
外側で気密を取った形です。

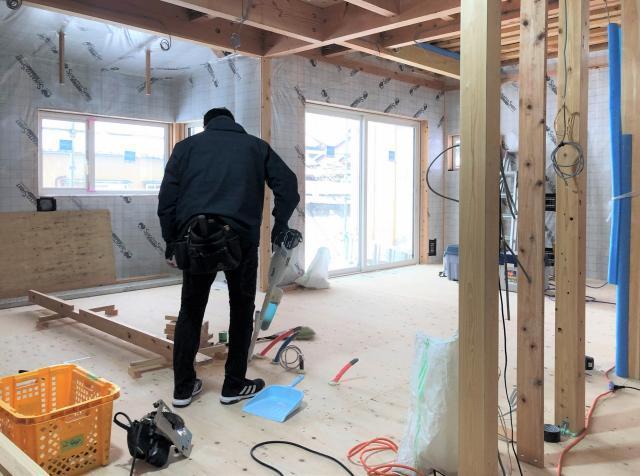

室内に入ると大工さんが
現場を清掃されていました。


断熱材は屋根・壁ともに
セルロースファイバー。


メッシュ状のシート内に
セルロースファイバーを充填。

さらにその上から
調湿すかっとシートが
貼られていました。

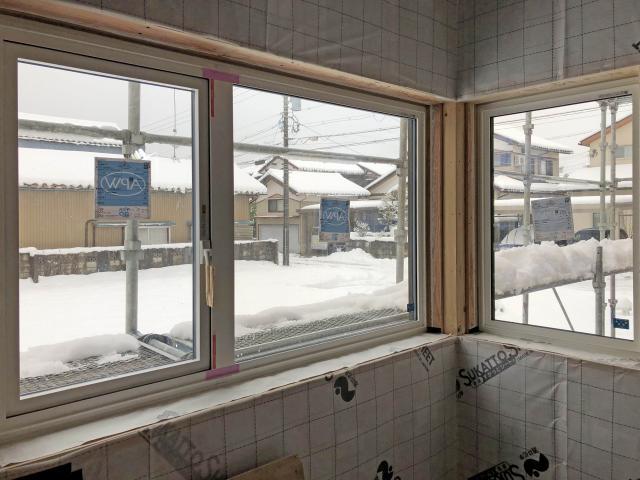

サッシはYKKのAPW330。
樹脂ペアガラス。


サッシ周りはコーキングにより
気密処理されていました。


この現場は基礎断熱仕様。
断熱材はカネライトフォーム。


厚みはなんと100ミリ。
超極太仕様です。


換気システムは
ローヤル電機の第1種換気。


おっと、そー言えば
外をチェックしたときに
基礎に水抜き穴がありました。

ここは基礎断熱の現場なので
水抜き穴は気密漏れに直結します。


安藤社長にコーキングを
入れてもらい


指で押さえて隙間を
潰してもらいました。


給湯給水の配管まわりにも
たっぷりコーキングを充填。



さて、気になる気密測定の
結果はいかに...。




C値 = 0.36cm2/m2 の高気密でした。

表示は四捨五入により0.4cm2/m2。

それではC値改善(隙間埋め作業)を
開始します。

まずは玄関ドアの電子錠の
配線穴が開いていました。
早速、コーキングを充填。


あとは天井まわりの
改善です。


吊り木まわりから
漏気あり。

気密テープで取り合いを
しっかり押さえました。


下屋部分の電気配線周りから
大きく漏気あり。

配線が邪魔して
気密処理がやりづらい。
そのための漏れです。


配線をかき分けて
気密シートと梁の取り合いに
丁寧にテープを貼っていきました。

気密漏れは作業がやりにくい
ところほど発生しやすいです。

さて、気になるC値改善後の
測定結果はいかに...。

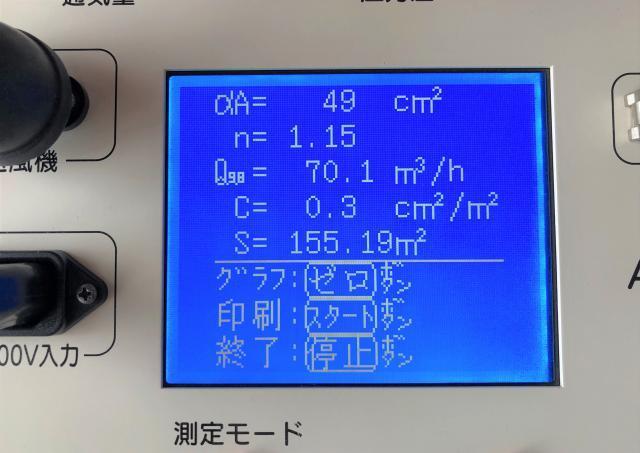

C値 = 0.31cm2/m2 の超高気密でした。

表示は四捨五入により0.3cm2/m2。

改善をがんばられた安藤社長は
詳細結果を確認されていました。

今回のC値改善により
αA(家全体の隙間面積)は
56cm2 → 49cm2 と
7cm2 の隙間が埋まりました。

n値(隙間特性値 範囲1〜2)は
1.16 → 1.15 と微量ですが
良い方に改善しました。


約1時間半のC値改善。
7cm2 はなかなかの改善量。

どんな断熱材でも 良い気密が
あってはじめて発揮します。

そんなんで 改善作業は
がんばり甲斐がありますよ。(^^♪

posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年02月28日

福井県福井市渡町で気密測定


稜です。

写真 2023-02-04 8 07 04.jpg

2月4日は福井県福井市渡町で
潟cWュールホームさまの現場の
気密測定を行いました。

写真 2023-02-04 8 16 22.jpg

写真 2023-02-04 8 15 40.jpg

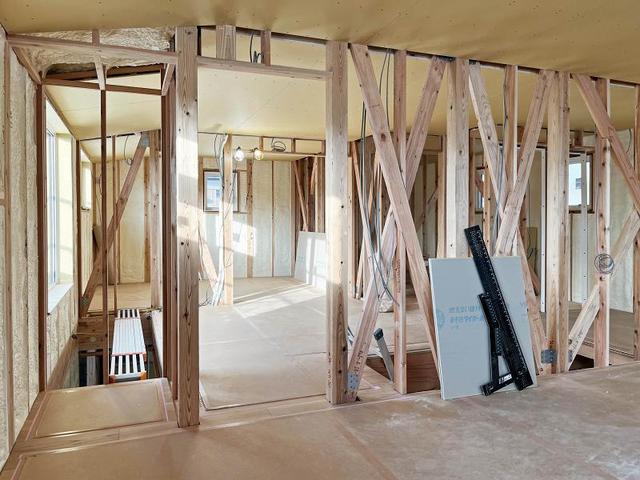

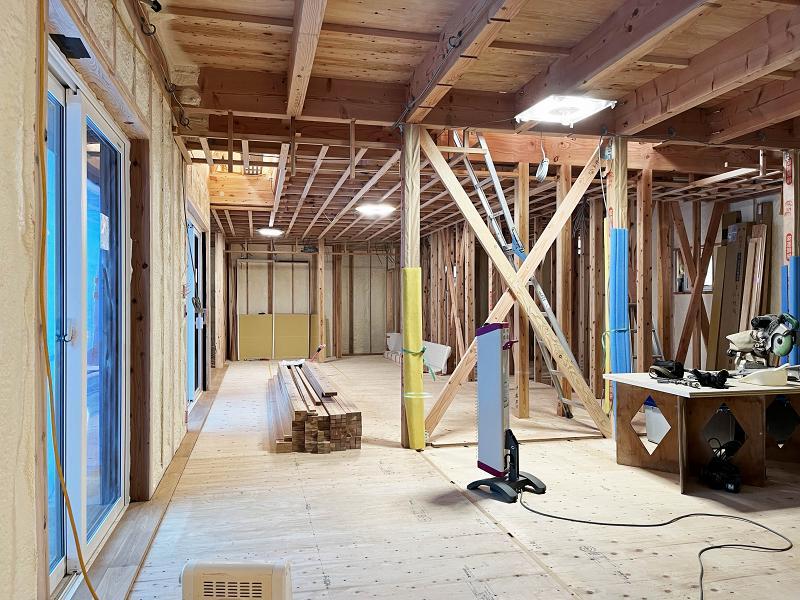

中に上がります。

写真 2023-02-04 8 12 31.jpg

写真 2023-02-04 8 24 29.jpg

屋根・壁の断熱は、
ウレタン吹き付け断熱と
なっています。

写真 2023-02-04 8 12 07.jpg

サッシはYKK APW430。
樹脂トリプルガラスです。

写真 2023-02-04 8 24 00.jpg

チェックしていきます。

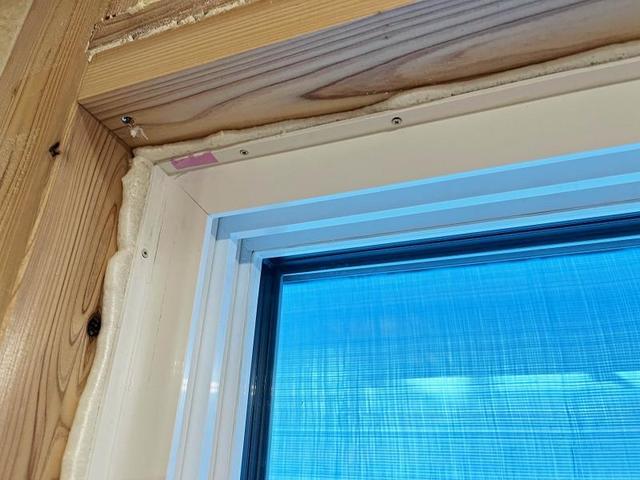

サッシ周りは、
ウレタンで気密処理
されています。

写真 2023-02-04 8 24 10.jpg

二階床の合板と胴差しと梁
の取り合い部分です。
ウレタンが吹きつけられていますね。
気密は勿論、断熱的にも
プラスに働いてくれます。

写真 2023-02-04 12 58 35.jpg

木と木のジョイントに
テープが貼ってありますね。
木と木の間に出来た隙間から
漏気を起こすケースは
割とありますので、
気になる箇所だけでも
こんな風に気密処理してみると
意外と気密が良くなると思います。
入隅部分とかも漏れやすいです。

写真 2023-02-04 8 40 21.jpg

現場は基礎断熱。
基礎を貫通している配管などの
周りは気密処理する必要があります。
バッチリ処理されていますね。

写真 2023-02-04 8 28 18.jpg

おっと、こちらは...。
裏側を確認しましたが、
気密処理されていない様子。

写真 2023-02-04 9 02 36.jpg

隙間にウレタンを詰めて
気密処理をしました。

ちなみに上の画像の通り
当日は雨で配管が濡れていた為、
テープでの目張りが難しい状態。
そんな時には中に風船を入れて
目張りの代用をしたりしています。

ビッチリと隙間が埋まるので
意外と使い勝手は良いのですが、
割れてしまった際に配管の
奥に飛んでいかないように
対策をする必要がありますので
真似してみたい方はご注意下さい。

写真 2023-02-04 9 15 44.jpg

玄関ドアの下端。
ウレタンで気密処理して
あるようですが、
どうやら少し隙間が出来て
しまっているようです。

写真 2023-02-04 9 15 59.jpg

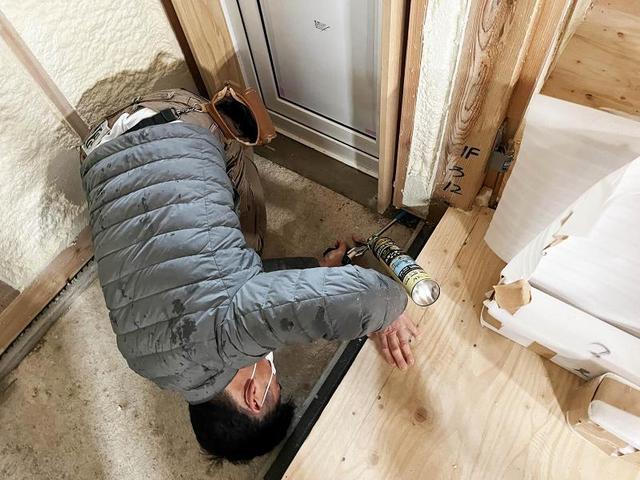

隙間が残らないように
チョビチョビとウレタンを
吹きつけます。
玄関周りは特に漏気を
起こしやすいので、
要注意ポイントです。

写真 2023-02-04 9 18 20.jpg

それでは測定を始めます。
気になる結果は...

写真 2023-02-04 10 09 16.jpg

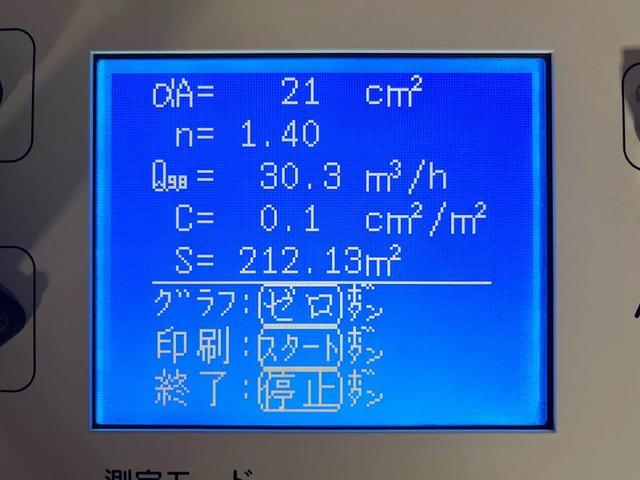

C値=0.098cm2/m2の
ウルトラ気密です。
表示は四捨五入により0.1cm2/m2。

写真 2023-02-04 9 21 44.jpg

既にとても良い気密ですが、
ここから更にC値改善作業
(隙間埋め)をします。

先ほど玄関土間周りを
チェックしましたが、
今度は勝手口の下端から
漏気していたようです。
こちらもウレタンで
気密処理をします。

写真 2023-02-04 10 09 52.jpg

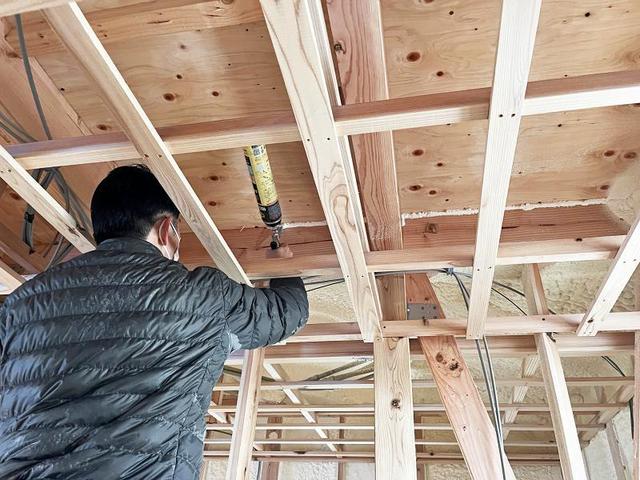

一階の下屋部分です。
え?こんな所から漏気する
わけないでしょ。と、
思う方もいると思います。

実はこのラインが
下屋部分の断熱(気密)層の
最高地点より上に存在する場合、
理論的にこのラインは
外気に接する事となります。
今回は少し漏気がありましたので
ウレタンで気密処理をしました。

ウレタン吹き付けの現場では、
基本屋根断熱な上に厚みがある分
漏気を起こしにくいですが、
パネルや気密シート張りなどの
天井断熱の場合は、
かなり漏気しやすいと思うので
気を付けたい所ですね。

それでは再度測定を始めます。
結果は...

写真 2023-02-04 11 14 16.jpg

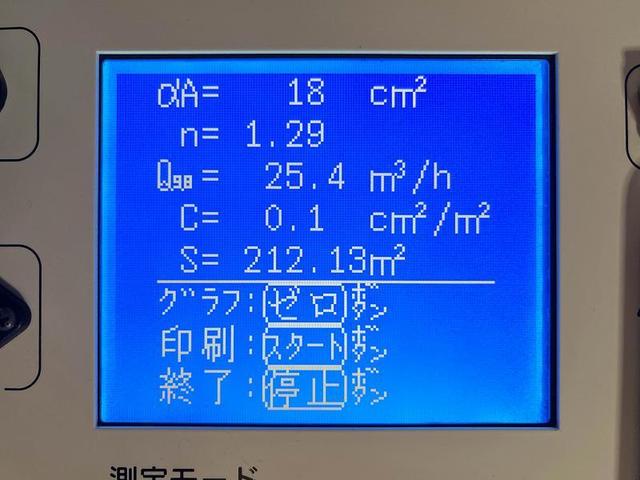

C値=0.084cm2/m2の
ウルトラ気密です。
表示は四捨五入により0.1cm2/m2。

αA (家全体の隙間面積)が
21cm2 → 18cm2

n値 (隙間特性値 範囲1〜2)が
1.40 → 1.29
となっています。

写真 2023-02-04 11 15 52.jpg

この結果に、
立ち合いされたお施主さまは
満足されたご様子でした。

当日も雪が降り積もった
寒い日でしたが、
密閉された室内に入ると
やっぱり断熱効いてるなぁ...
と実感します。

ここから完成する頃には
更に快適で暖かい空間と
なっていることでしょうね。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年02月24日

石川県小松市三谷町で気密測定


おはようございます
健太郎です。


少し前のことですが...
12月25日は 石川県小松市三谷町で
潟Rンセプト建築設計さまの
現場の気密測定を行いました。


面材は吉野石膏の
EXハイパー。

大工さんに聞いたところ
ジョイントすべてに
気密テープを貼られたとのこと。



現場に入ると ...
大開口スライディングから
光が差し込む 明るい室内。


その窓から見た風景が
幻想的でした。


サッシはYKKのAPW430。
樹脂トリプルガラス。

サッシの性能を引き出すために
サッシ屋さんが調整してくれてます。


サッシ周りは
コーキングを入れてから
気密テープを貼られて
ダブルの気密処理。

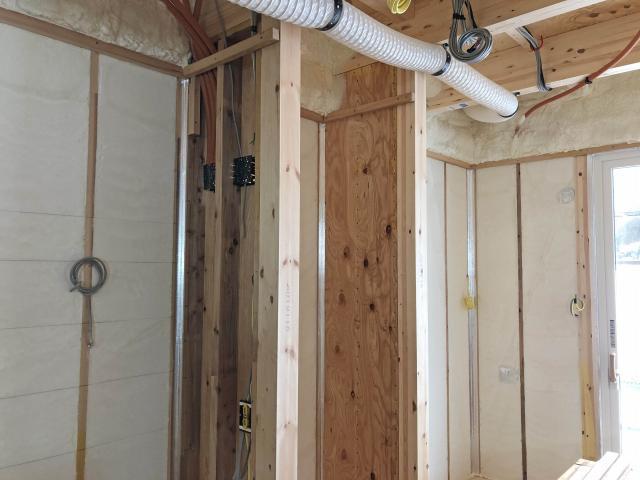

断熱材は屋根・壁ともに
アイシネンのウレタン吹付断熱。


写真はピンボケですが
壁と床の取り合いに
ウレタンが吹かれていました。


構造用合板の取り合い、
壁の入隅は ...


気密テープで気密処理
されていました。


床は 大引きと断熱材の
取り合いに 気密テープを貼り ...

その上の剛床の取り合いでも
気密テープを貼った
ダブルの気密処理。


玄関周りを見ると ...
基礎と土台の取り合いは ブチルテープ。
土台と柱・間柱の取り合いは 気密テープ。
玄関框と剛床の取り合いには コーキング。

要所要所に気密材を
使い分けて施工されてました。



それでは測定します。
気になる気密測定の
結果はいかに ...。



でました。
C値 = 0.0cm2/m2 !!! (0.05cm2/m2未満)

正確には...
C値 = 0.048cm2/m2 の超々高気密でした。


C値 = 0.0cm2/m2 表示ですが
C値改善(隙間埋め作業)を
開始します。

まずは玄関ドアの
下端に漏気あり。

土台と柱の取り合いに
気密テープを追加。
その下端にウレタンを
充填しました。


玄関ドアのパッキンの
当たりが少し悪く
漏気を感じたため、玄関ドアを
内側に寄せてもらいました。


最後はユニットバスまわり。


断熱材を貫く
給湯給水の配管周りから
漏気あり。

ウレタンを充填して
漏気を止めました。

それでは再測定。
C値改善後の測定結果は ...。


でました。
C値 = 0.0cm2/m2 !!! (0.05cm2/m2未満)

正確には...
C値 = 0.034cm2/m2 の超々高気密でした。


改善処理をがんばった
大工さんとサッシ屋さんは
詳細結果を確認されてました。

今回のC値改善により
αA(家全体の隙間面積)は
7cm2 → 5cm2 と
2cm2 の隙間が埋まりました。

n値(隙間特性値 範囲1〜2)は
1.30 → 1.01 と 超大幅に改善。
隙間風が入り難い特性になりました。


とても良い気密が出て
気持ちよく帰ろうと
バックした時 ...


クルマが 雪でスタック。
クルマはFFのNV200(日産)。
この段差で OUTでした。


大工さんと私でタイヤ周りを
掘り起こしましたが → ぜんぜんダメ。

最終的に 通りがかったお隣さんと大工さんに
クルマを押して 助けて頂きました。
その節は本当にご迷惑をお掛けしました。

NV200のFFはマジ弱すぎです!!


posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年02月21日

福井県三方上中郡若狭町で気密測定


稜です。

写真 2023-01-30 10 45 49.jpg

1月30日は福井県三方上中郡若狭町で
兜衰}さまの現場の
気密測定を行いました。

写真 2023-01-30 9 13 46.jpg

写真 2023-01-30 9 17 26.jpg

中に上がります。

写真 2023-01-30 9 12 32.jpg

写真 2023-01-30 9 13 31.jpg

屋根・壁の断熱材は、
グラスウールとなっています。

写真 2023-01-30 9 09 07.jpg

サッシはYKK APW330。
樹脂ペアガラスです。

写真 2023-01-30 9 12 00.jpg

チェックしていきます。
サッシ周りは、
テープで気密処理されています。
隅にピッチリとL字に食い込んだ
丁寧な貼り方ですね。

写真 2023-01-30 9 12 53.jpg

気密シートのジョイントが
処理されているのは勿論のこと、
タッカーを打った箇所にも
テープが貼ってありますね。
一つ一つの隙間は少ないものの、
全体的に見れば結構な数ですので
間違いなく効果はあるはずです。

写真 2023-01-30 9 09 47.jpg

二階の床(合板)と胴差し、
一階の梁との取り合い部分です。
伝い漏れを起こしやすい箇所ですので、
このようにウレタンなどで
気密処理する事をおススメします。

その場合、一階の天井側だけでなく、
二階の床と柱などの取り合いも
処理する必要がありますので、
お気を付け下さい。

写真 2023-01-30 9 11 36.jpg

写真 2023-01-30 9 36 51.jpg

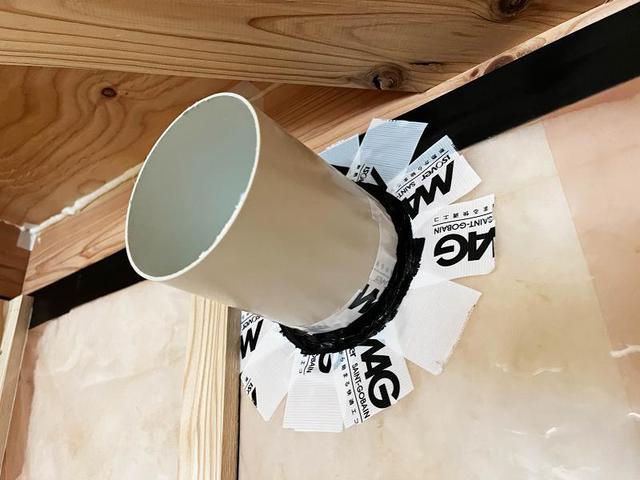

配線や配管の貫通部。
気密テープで気密処理をしたのち、
さらに上からブチル系の
テープを貼って浮き防止の
処理が施されています。

写真 2023-01-30 9 15 06.jpg

写真 2023-01-30 9 15 16.jpg

火打ち梁の取り合いの
気密処理です。
化粧現しで見えるのでベッタリと
テープを貼ったり事が出来ません。
ですので、邪魔にならない範疇で
端にうっすらと貼ってあります。

写真 2023-01-30 9 30 40.jpg

測定の前に、
減圧した状態でちょっとだけ
C値改善作業(隙間埋め)
をします。

玄関ドア下端付近。
土台とドア枠の隙間から
少し漏気がありました。

写真 2023-01-30 9 31 39.jpg

コーキングで隙間を埋めて
気密処理をしました。
玄関や土間の付近は
本当に漏気しやすいです。
後でモルタルで埋まる箇所もあれば
そうでない箇所もあるので
気を付けましょう。

写真 2023-01-30 9 10 46.jpg

それでは測定を始めます。
気になる結果は...

写真 2023-01-30 9 43 34.jpg

C値=0.28cm2/m2の超高気密です。
表示は四捨五入により0.3cm2/m2。

写真 2023-01-30 9 41 54.jpg

C値改善作業(隙間埋め)
をします。
屋根の気密シート。
梁の付近に小さな切れ目が
出来ていました。

写真 2023-01-30 9 45 41.jpg

破れている箇所にテープを
貼って気密処理をします。
気密シートが破れていたり
貼り忘れがあったとしても、
至近距離で見ないと
意外と気づけないんですよね。

気密の測定や改善だけで無く、
現場の施工を再確認する機会が
生まれる気密測定って、
良い家を建てる上で
必要なんじゃないかって思います。

写真 2023-01-30 10 03 10.jpg

こちらはテープの浮きですね。
隅の部分とかって、
本当に貼りづらい上に
浮きやすいんですよね。

写真 2023-01-30 10 03 26.jpg

追加で上からテープを貼って
気密処理をしました。

それでは再度測定を始めます。
結果は...

写真 2023-01-30 10 25 35.jpg

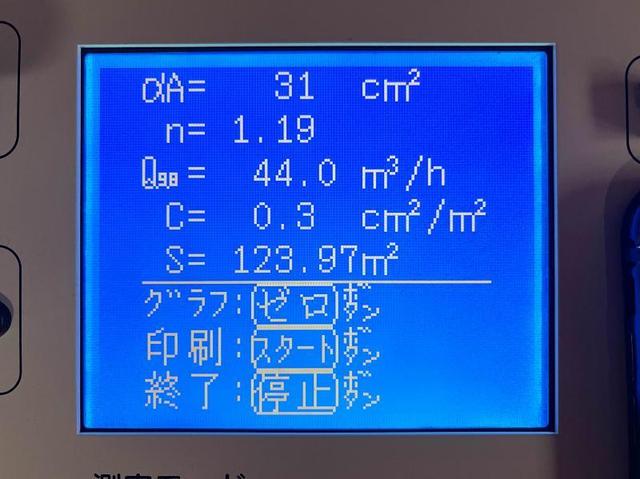

C値=0.25cm2/m2の超高気密です。
表示は四捨五入により0.3cm2/m2。

αA (家全体の隙間面積)が
35cm2 → 31cm2
と改善しています。

写真 2023-01-30 10 33 06.jpg

この結果に、
立ち合いされたお施主さまは
喜んでいるご様子でした。

気密シート貼りの現場では、
シートの取り合い(ジョイント)等
テープが丁寧に貼られているか否かが、
かなり重要になっています。

中間気密測定時点の気密だけでなく、
完成した後や住み始めてから
何年経ってもテープが剥がれたり
浮いてしまわないように、
経年劣化に強い家を建てる上でも
大切な事です。

細かな所まで一つ一つ
丁寧な処理をする事で、
本当に良い家が生まれるのだと
思います。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年02月17日

石川県野々市市押野で気密測定(完成)


おはようございます
健太郎です。


1月31日は石川県野々市市押野で
拠[工務店さまの現場の
気密測定(完成)を行いました。

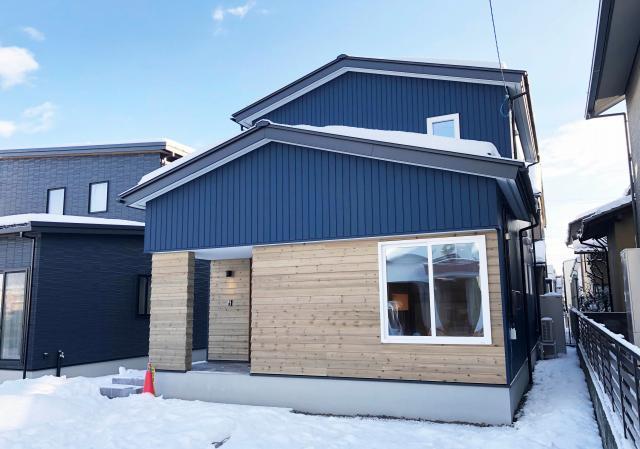

1階の正面の外壁は
板張り仕様。


玄関ポーチまわりも
板張りでした。



LDKは温かみの
ある色合い。


正面のサッシのみの
引き違い窓で ...


その他のサッシはすべて
ドレーキップ窓(内開き)を含む
すべり出し窓でした。


キッチンに隣接する
カウンターテーブル。

大きなサイズなので
休憩にも仕事にも使えます。


洗面室は大きい鏡に
かわいいタイル張り。
とても使いやすそうです。


ここは2階の一室。
お子さんたちの部屋でしょうか。

将来、間仕切り壁を作り
2部屋に出来る仕様。

面白いのが部屋の中に
2枚の扉がある設計。


おっとそう言えば
玄関ドアが木製でしたね。
チェックしなければ...。


写真では分かりずらいですが
扉の下端に隙間がありました。

少しパッキンの当たりが
悪い模様。


監督さんにパッキンを
少し起こし、扉に当たるよう
気密性を上げてもらいました。



さて、気になる完成気密の
結果はいかに...。




C値 = 0.11cm2/m2 の超高気密でした。

表示は四捨五入により0.1cm2/m2。

立ち合いされたお施主さまは
とても喜び、測定結果の詳細を
確認されていました。

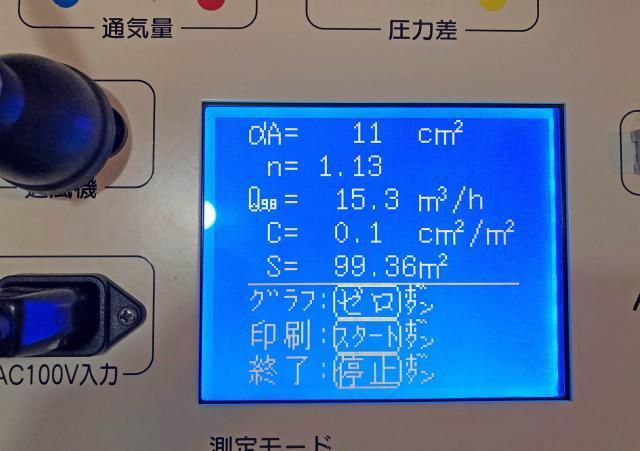

αA(家全体の隙間面積)= 11cm2。
n値(隙間特性値 範囲1〜2)= 1.13。

両方とも完成気密で言うと
かなりレベルが高い値。

n値 は 隙間の質を表し
1に近いことから
隙間風が入り難いことを
表しています。
完成で 1.13は なかなか無いです。


グラスウール&気密シート貼りの
仕様で 完成 0.11cm2/m2は
驚異的な気密スペック。

外には 雪が積もってましたが
とても暖かい室内空間でした(^^♪


posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年02月16日

岐阜県大垣市草道島町で気密測定


稜です。

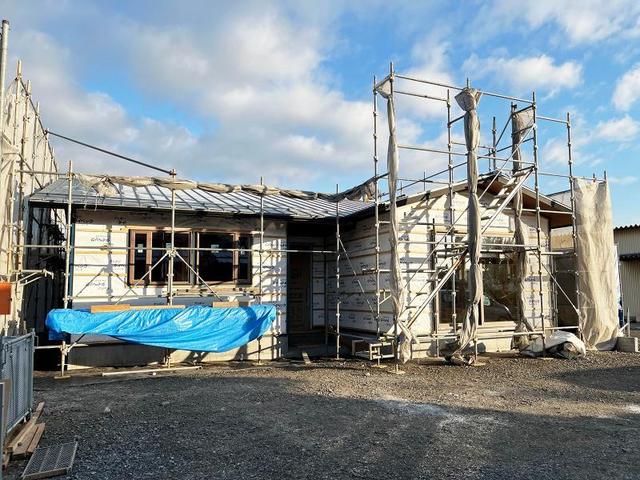

写真 2023-01-26 7 59 20.jpg

1月26日は岐阜県大垣市草道島町で
鞄n邊建設 プラスホームさまの
現場の気密測定を行いました。

写真 2023-01-26 8 09 01.jpg

写真 2023-01-26 8 09 22.jpg

中に上がります。
現場は平屋ですね。

写真 2023-01-26 8 09 41.jpg

写真 2023-01-26 8 09 49.jpg

屋根・壁の断熱は、
ウレタン吹き付け断熱と
なっています。

写真 2023-01-26 8 06 47.jpg

サッシはYKK APW330。
樹脂ペアガラスです。

写真 2023-01-26 8 27 30.jpg

チェックしていきます。
サッシ周りは、
ウレタンで気密処理
されていますね。

写真 2023-01-26 8 17 08.jpg

現場は基礎断熱。
水抜き穴がウレタンで
埋まっていますね。
基礎断熱の場合、
基礎の貫通部はちゃんと
塞いでおかないと、
気密が悪くなるので要注意です。

写真 2023-01-26 8 37 51.jpg

お風呂の配管貫通部と
その付近。
貫通部は内外で気密処理
してあるのですが、
少し気になる箇所があったようで
念を入れて処理していました。

写真 2023-01-26 8 45 03.jpg

梁と屋根の勾配がかかる箇所。
隙間に暗がりが出来ていて
なんか怪しいですね。

写真 2023-01-26 8 59 10.jpg

実際に手を近づけてみると、
漏気が確認出来ました。
ウレタンで隙間を埋めて
気密処理をします。

写真 2023-01-26 9 34 10.jpg

よし、しっかり埋まりましたね。

隙間が出来ているように見えても
漏気していないこともあります。
が、漏気しているケースが多いので
注意したいポイントですね。

天井にボードを貼ってしまうと
確認するのが難しくなってしまいますので、
早めのチェックをおススメします。

写真 2023-01-26 8 36 00.jpg

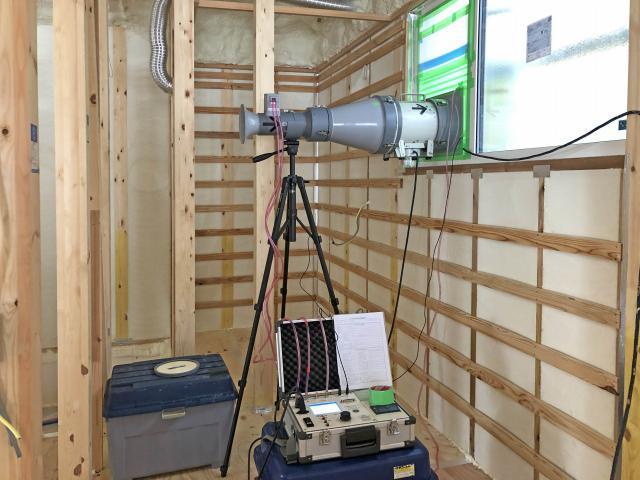

それでは測定を始めます。
気になる結果は...

写真 2023-01-26 9 31 35.jpg

C値=0.13cm2/m2の超高気密です。
表示は四捨五入により0.1cm2/m2。

写真 2023-01-26 8 57 14.jpg

C値改善作業(隙間埋め)
をします。
玄関ドアの右下端から
漏気があったようですね。
ウレタンを吹き付けて
気密処理をしました。

写真 2023-01-26 9 47 44.jpg

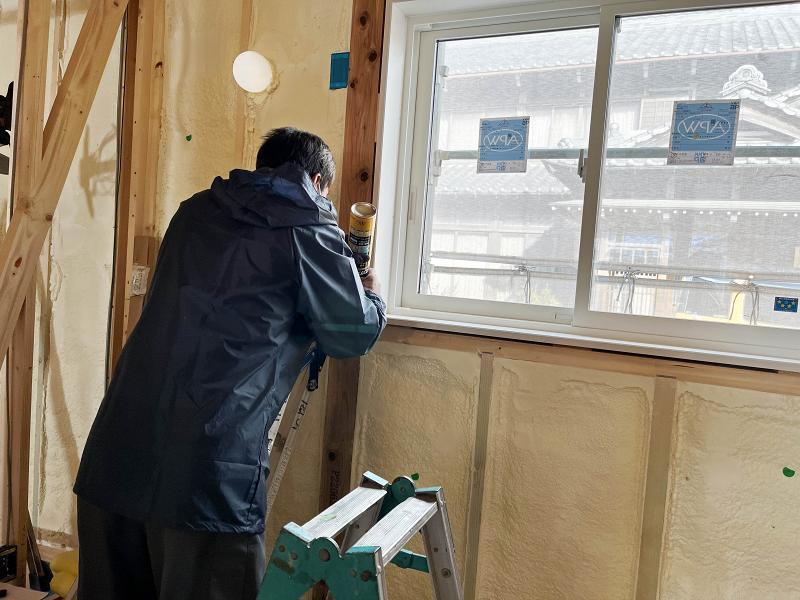

サッシ周りの気密処理です。
上でご紹介している通り、
既にウレタンで気密処理
してある状態ですが、
枠が入っているので
奥まで手を入れて漏気の
チェックするのが難しい。

そこで怪しそうな箇所は、
追加でウレタンを吹きつける事に
なりました。
ただし、枠が入っている状態で
ウレタンを吹き付ける際は、
後からウレタンが膨張して
枠が歪んでしまう可能性がありますので、
しっかりとビスで枠を固定したのち
吹き付ける量に注意して処理をします。

写真 2023-01-26 9 39 54.jpg

玄関ドアです。
工事途中の仮ドアとは違い、
本ドアを目張りした状態では
正式な測定結果とはなりません。

ですので、ドアラッチの調整や
パッキンの当たり具合などによって、
気密が大きく変化します。

今回はドア自体に問題は
ありませんでしたが、
傷防止の養生(ダンボール)が
ドアの下部に挟まって、
隙間が出来てしまっているようです。

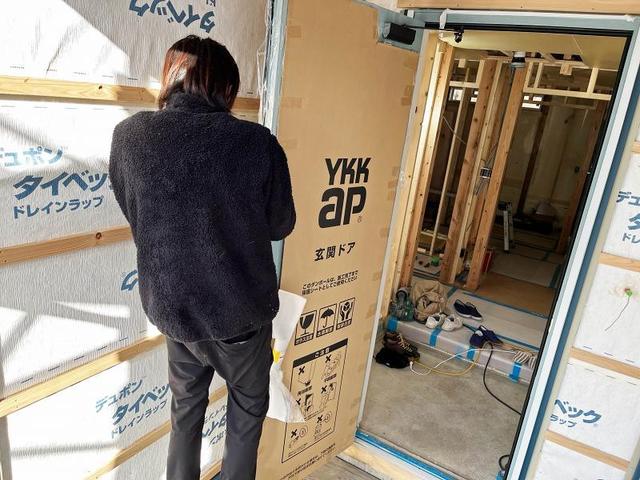

写真 2023-01-26 9 38 17.jpg

中間気密測定の際に
本ドアが入っている場合は、
ほぼ間違いなく養生された
状態となっています。
その為、今回のようなケースは
珍しくもないのですが、
このままでは正確な気密を
測定する事が出来ません。

ですので、一時的に養生を
外して測定しています。
その間は本ドアに傷が付かないよう
慎重に扱うことも大切です。

写真 2023-01-26 10 46 46.jpg

写真 2023-01-26 10 46 34.jpg

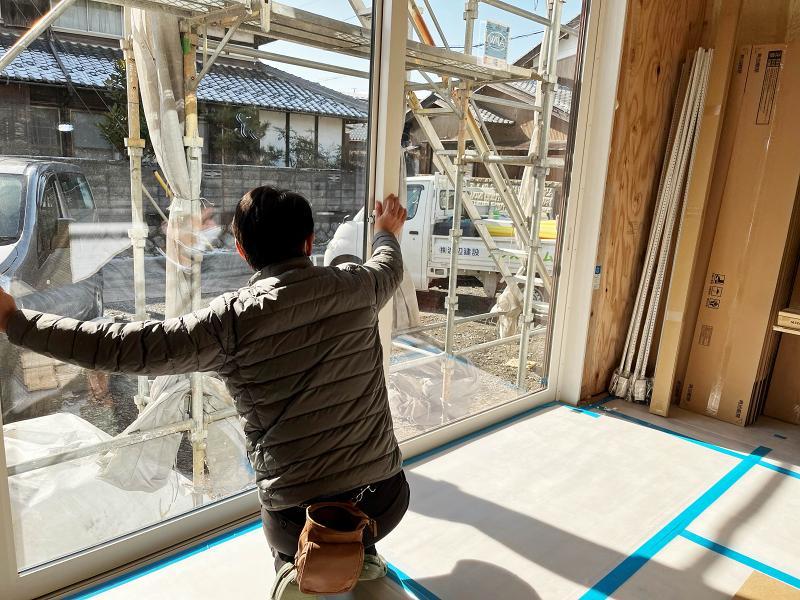

玄関ドアは改善しましたが、
サッシからの漏気も
見過ごせません。
サッシの中でも採用率が高く、
注意しておきたいのが
引き違い窓(掃き出し窓を含む)と、
オペレータータイプの滑り出し窓。

特に掃き出し窓はパッキンの
当たり具合などによって、
大きく気密が変化しますので
ちゃんとパッキンが機能するように
閉め直したりしたいですね。

測定時だけの話では無くて、
日常生活をする上でも
サッシのパフォーマンスを
最大限引き出すために、
しっかりとパッキンが当たるように
意識して閉め直しするのが
良いと思います。

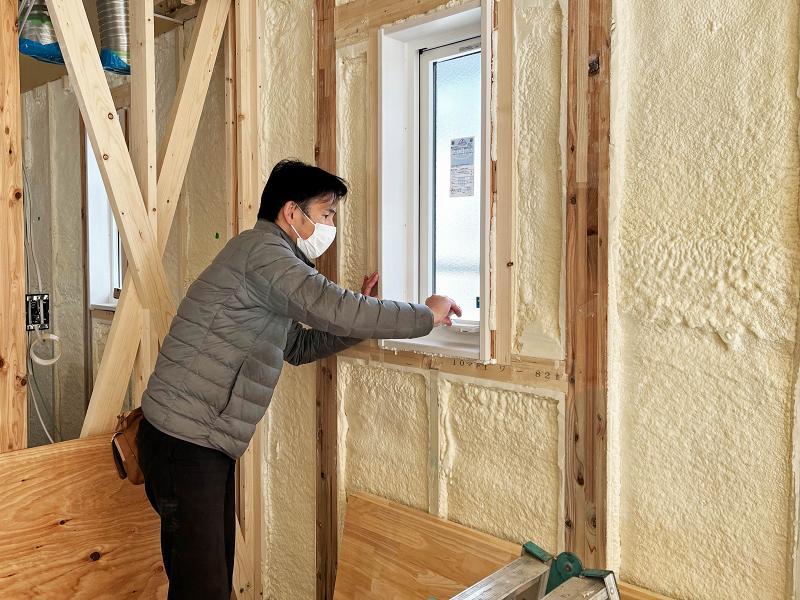

オペレータータイプのサッシに
つきましては、
単に見た感じ閉まっているように見えても
閉まり切っていない事があるので、
ハンドルを回して確認するなどして
用心したいという事ですね。

それでは再度測定を始めます。
結果は...

写真 2023-01-26 10 44 23.jpg

C値=0.078cm2/m2の
ウルトラ気密です。
表示は四捨五入により0.1cm2/m2。

αA (家全体の隙間面積)が
21cm2 → 12cm2

n値 (隙間特性値 範囲1〜2)が
1.39 → 1.14
となっています。

写真 2023-01-26 10 45 42.jpg

この結果に、
立ち合いされた社長は
満足されたご様子でした。

C値改善作業(隙間埋め)前の時点で
既にとても良い気密でしたが、
比較して見ると、
αA (家全体の隙間面積)が
9cm2 も埋まっていますね。

ウレタンで気密処理した箇所は勿論の事、
玄関ドアやサッシの閉め直しでも
改善しているようですね。

素晴らしい気密。
完成状態での測定も
とても楽しみです。
posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年02月15日

石川県白山市徳丸町で気密測定


おはようございます
健太郎です。


1月10日は 石川県白山市徳丸町で
Hamamoto建築研究室さまの
現場の気密測定を行いました。


パネル工法の現場です。
大型サッシから光が差し込む
明るい室内でした。

断熱材は屋根・壁・床
共にネオマフォーム。


屋根の断熱材はネオマフォームの
上にグラスウール105mmを
追加(付加断熱)で施行されています。


パネルの取り合いは
気密テープによる気密処理。


パネルと床の取り合いは
コーキングまたは気密テープで
気密処理されていました。


屋根のネオマフォームは
コーキングにより気密処理。

極太コーキングが
しっかり入っていました。


サッシはエクセルシャノンの
樹脂トリプルガラス。


サッシ周りもコーキング
による気密処理。

サッシを固定するビス穴の上には
気密テープが貼られていました。


間仕切り壁の中には
吸音用のグラスウールが充填済み。



さて、気になる気密測定の
結果はいかに...。




C値 = 0.13cm2/m2 の超高気密でした。

表示は四捨五入により0.1cm2/m2。

それではC値改善(隙間埋め作業)を
開始します。

玄関ドア下端から
電源を入れており
その部分から漏気あり。
ウレタンを充填しました。


玄関ドア枠のパーツが
付いていない箇所から
漏気あり。

今後、モノが付く部分
なので目貼りしました。


お風呂の排水管まわりに
コーキングを追加。


梁の下端に
コーキングを入れてから ...


ヘラで押さえて
隙間に充填。


おっと、このパターンは
奥側(ネオマフォーム側)が
下屋になる状態。


ネオマの上は外扱いになるため
梁と2階の床の取り合いから
伝い漏れしやすい。


コーキングを入れて
ヘラで押さえました。


ここは収納スペース。


2階の床の隙間が
壁から伸びている状態。

う〜ん、漏気ありますね。
これはパネル下端の隙間を
伝って漏気するパターン。


この場合は2階の床の
ジョイント部分に気密テープを
貼りましょう。


ここは貼り過ぎなくらいに
攻めました。


構造用合板の取り合いも
伝い漏れを誘発し易いので
気密テープを貼りました。


最後は勝手口の
パッキンの当たり。

漏気があったため
ドアラッチを寄せて
パッキンの当たりを改善。

さて、C値改善後の
測定結果はいかに...。



C値 = 0.086cm2/m2 の超々高気密でした。

表示は四捨五入により0.1cm2/m2。

測定に立ち合いされた
お施主さまはとても喜び
結果を撮影されていました。

今回のC値改善により
αA(家全体の隙間面積)は
27cm2 → 17cm2 と
10cm2 の隙間が埋まりました。

n値(隙間特性値 範囲1〜2)は
1.36 → 1.11 と隙間風が入り難い
特性に大きく改善。


そもそも、0.13cm2/m2 と
高い気密レベルから
隙間を埋めるのは至難の業。

改善に2時間強かかりましたが
結果、10cm2 も改善して
私も驚いています(^^♪


posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
2023年02月13日

石川県能美市佐野町で気密測定(完成)


おはようございます
健太郎です。


1月18日は 石川県能美市佐野町で
ハンズスタイル鰍ウまの現場の
気密測定(完成)を行いました。


玄関に入ると
シューズクローゼットに
手洗いが隣接。


コロナ禍もあって
玄関近くに手洗いが
設置されることが増えました。


LDKには土間エリアが
ある設計。


その土間には
薪ストーブが鎮座。

ヨツール
JØTUL F400 ECO。


炉内でオーブン料理が
出来る仕様で
ストーブトップでは
料理の保温が可能。

それにしてもごっつい
耐熱ブロックで覆われていますね。


キッチンはモールテックスが
施行されており

食器棚、レンジフード周りは
タイルが貼られていました。
※青ラインはコーキングの養生です。


ペンダントライトは
シェードが可愛いい
電球タイプのモノ。


キッチンの奥は
全面鏡張りの使いやすそうな
大きな洗面室。


リビングの奥は
旦那さんの書庫でしょうか?


のちに畳が敷かれる
予定です。


階段はワイドで
蹴上が低くて上り易い。

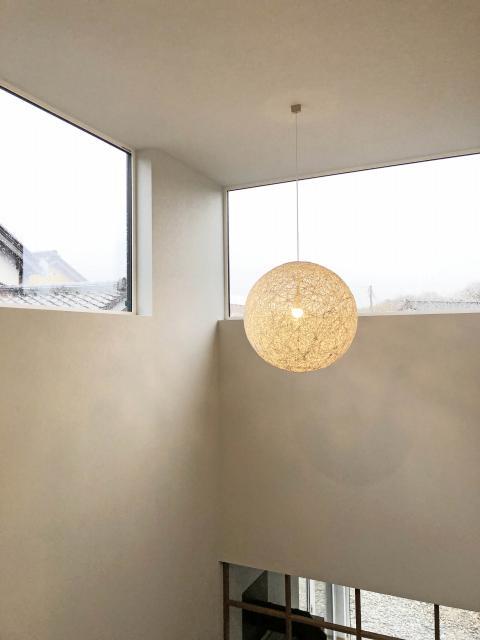

2階からの眺め。

吹き抜けに上空にある
コーナーのサッシから
光が差し込む明るい空間。


階段に取り付けられる
アイアンの手すり。
ブラックに塗装される模様。


さて、気になる完成気密の
測定結果はいかに...。



C値 = 0.40cm2/m2 の超高気密でした。



調査した結果、
薪ストーブの空気調整用レバー
辺りから漏気あり。


煙突のジョイント部分も
若干怪しい感じ。


立ち合いされた監督さんは
薪ストーブがある割に良い結果だと
満足されていました。


この気密なら薪ストーブを
稼働しなくても暖かいと思いますが

薪ストーブに火を入れると
吹き抜けから暖気が上がり
家中暖かくなると思われます(^^♪


posted by 山男のつぶやき at 06:00 | Comment(0) | TrackBack(0) | 気密測定
最近のトラックバック
